一、引言
在当今全球化的电子市场中，PCB线路板行业竞争异常激烈。众多企业在成本、质量、交付速度等方面展开角逐。然而，随着电子技术的飞速发展，技术创新正逐渐成为企业脱颖而出、提升市场份额的关键因素。本文将深入分析PCB线路板行业的竞争格局，并探讨企业如何借助技术创新在该市场中占据有利地位。
二、PCB线路板行业竞争格局分析
（一）市场集中度
目前，PCB线路板行业呈现出一定程度的集中化趋势。大型跨国企业凭借其雄厚的资金实力、广泛的全球布局和先进的技术水平，在高端PCB市场占据主导地位。例如，一些知名企业在多层板、HDI板、柔性线路板等高端产品领域拥有较高的市场份额，它们通过大规模生产降低成本，同时投入大量资源进行研发，不断推出满足新兴电子应用需求的新产品。而中小规模的PCB企业则主要在中低端市场竞争，面临着成本压力大、技术门槛相对较低、客户稳定性不足等问题。
（二）成本竞争
成本一直是PCB线路板行业竞争的重要方面。原材料价格波动、劳动力成本上升以及环保要求带来的合规成本增加，都给企业的成本控制带来挑战。在中低端市场，企业往往通过优化供应链管理、提高生产效率、降低废品率等方式来降低成本，以获取价格优势。例如，一些企业通过与原材料供应商建立长期稳定的合作关系，争取更优惠的采购价格；采用自动化生产设备和先进的生产工艺，减少人工干预，提高生产效率和产品质量一致性。
（三）技术竞争
随着电子设备朝着小型化、高性能、多功能化方向发展，对PCB线路板的技术要求越来越高。高速信号传输、高密度布线、高散热性能等成为关键技术指标。企业在技术研发方面的投入和创新能力决定了其在高端市场的竞争力。例如，在5G通信设备、高性能计算机、汽车电子等领域，需要PCB线路板具备低损耗的高速信号传输线路、微小的线宽和线间距以及良好的散热结构。能够率先攻克这些技术难题并实现产业化的企业，将在市场竞争中占据先机。
三、技术创新提升市场份额的策略
（一）研发新型材料
高频高速基材研发
随着5G通信、物联网等新兴技术的兴起，对PCB线路板的高频高速性能提出了更高要求。企业应加大对新型高频高速基材的研发投入，如开发低介电常数（Dk）和低损耗角正切（Df）的材料。这些材料能够有效减少信号传输过程中的延迟和损耗，提高信号完整性。例如，研发新型的聚四氟乙烯（PTFE）基复合材料或改性的环氧树脂材料，使其Dk值低于3.0，Df值小于0.005，满足5G基站天线板、高速数据传输板等产品的需求。
探索具有良好热管理性能的基材。在高功率电子设备中，PCB线路板的散热问题至关重要。研发具有高导热系数的基材，如添加高导热填料（如氮化硼、氧化铝等）的聚合物材料，能够将线路板产生的热量快速散发出去，提高产品的可靠性和稳定性。
环保型材料应用
随着全球环保意识的增强，PCB行业面临着越来越严格的环保法规。企业应积极研发和应用环保型材料，如无铅焊料、无卤阻燃剂等。无铅焊料的研发和推广可以减少铅对环境和人体健康的危害；无卤阻燃剂能够替代传统的含卤阻燃剂，降低在火灾发生时有毒气体的产生。例如，开发新型的无铅锡银铜（SnAgCu）焊料，优化其成分和工艺参数，提高焊接性能和可靠性，同时满足环保要求。
（二）先进制造工艺创新
高精度线路加工工艺
为了实现高密度布线，企业需要不断创新线路加工工艺。采用激光直接成像（LDI）技术结合超精细蚀刻工艺，可以实现更小的线宽和线距。例如，通过LDI技术将线路图形精确地转移到光刻胶上，再利用高精度的蚀刻设备和工艺，将线宽控制在20μm以下，线距控制在80μm以下，满足智能手机、可穿戴设备等小型化电子产品对PCB线路板的需求。
开发微孔加工工艺，如激光钻孔和等离子蚀刻技术。这些技术能够在PCB线路板上钻出直径更小、精度更高的微孔，用于层间连接，提高线路板的集成度。例如，激光钻孔技术可以钻出直径小于100μm的微孔，并且孔壁光滑，有利于后续的金属化处理，提高层间连接的可靠性。
3D打印技术应用
3D打印技术在PCB线路板制造领域具有巨大的潜力。企业可以利用3D打印技术制造具有复杂结构的PCB线路板，如立体的散热结构、嵌入式的电子元件等。通过3D打印，可以实现个性化定制生产，缩短产品研发周期，提高生产效率。例如，采用金属3D打印技术制造PCB线路板的散热鳍片，根据散热需求设计不同形状和尺寸的鳍片结构，提高散热效果；或者利用3D打印技术将电阻、电容等小型电子元件直接嵌入到线路板中，减少组装工序，提高产品的可靠性和集成度。
（三）智能化生产与检测技术
智能化生产管理系统
引入智能化生产管理系统，如工业互联网平台、智能制造执行系统（MES）等。这些系统可以实现对PCB线路板生产过程的实时监控、数据分析和优化调度。通过传感器采集生产设备的运行数据、原材料的使用情况以及产品的质量数据，利用大数据分析技术进行处理，及时发现生产过程中的问题并进行调整。例如，当检测到某台蚀刻设备的蚀刻速率下降时，系统可以自动分析原因并调整蚀刻液的浓度、温度等参数，确保生产过程的稳定性和产品质量的一致性。
采用自动化物料配送系统，提高生产效率和降低人工成本。根据生产计划和实时生产进度，自动化物料配送系统能够准确地将原材料和零部件配送到生产线的各个工位，避免物料短缺或积压，提高生产效率。
智能检测技术
研发和应用智能检测技术，如自动光学检测（AOI）、X射线检测（AXI）和在线测试（ICT）等。这些技术能够对PCB线路板的生产过程进行全方位的检测，及时发现线路缺陷、焊接不良、元件缺失等问题。例如，AOI系统可以快速检测线路板表面的线路开路、短路、异物等缺陷，检测精度高、速度快；AXI技术则可以检测多层板内部的层间连接情况，如通孔的质量、线路的对准精度等；ICT技术能够对线路板的电气性能进行测试，如电阻、电容、电感等参数的测量，确保产品符合设计要求。
四、结论
在PCB线路板行业激烈的竞争格局下，技术创新是企业提升市场份额的核心驱动力。通过研发新型材料、创新先进制造工艺以及应用智能化生产与检测技术，企业能够提高产品的性能和质量，满足不断变化的市场需求，从而在高端市场中占据有利地位，实现市场份额的稳步提升。同时，企业还应注重技术创新与成本控制、市场拓展等方面的平衡，构建可持续发展的竞争优势，以应对行业未来的挑战并抓住发展机遇。
一、引言
航空航天领域对电子设备的可靠性、稳定性和高性能有着极为严苛的要求。在这些极端条件下，FPC线路板作为关键的电子组件连接部件，面临着诸多特殊挑战。本文将详细探讨FPC线路板在航空航天领域的特殊要求，并提出相应的高性能解决方案，以确保其在航空航天应用中的卓越表现。
二、FPC线路板在航空航天领域的特殊要求
（一）极端环境适应性
温度范围
航空航天设备在飞行过程中会经历从极低温度（如-60°C甚至更低，在高空飞行或太空环境中）到高温（如发动机附近可达200°C以上）的巨大温度变化。FPC线路板必须能够在这样宽的温度范围内保持稳定的电气性能和机械性能。其材料的热膨胀系数需要严格匹配，以防止在温度变化时出现线路断裂、分层或接触不良等问题。例如，在卫星的电子系统中，FPC线路板要能在长时间的太空低温环境下正常工作，且在穿越大气层时短暂的高温冲击下也不会失效。
辐射环境
宇宙空间存在大量的高能粒子辐射，如太阳风带来的质子、电子以及宇宙射线等。这些辐射会对FPC线路板的材料和电子元件造成损伤，导致性能下降甚至失效。因此，FPC线路板需要具备抗辐射能力，其材料要能够耐受一定剂量的辐射而不发生明显的性能变化，如绝缘性能下降、导体电阻增大等。同时，对于一些关键的航空航天电子系统，可能还需要采用特殊的辐射屏蔽措施，如在FPC周围添加辐射屏蔽层或选用本身具有抗辐射特性的材料。
气压变化
在航空航天飞行过程中，气压会发生剧烈变化，从地面的常压到高空的低气压甚至接近真空环境。FPC线路板的结构和材料必须能够承受这种气压变化，防止出现气泡、分层或封装材料破裂等问题。例如，在飞机的航空电子设备舱内，FPC线路板要能在不同飞行高度的气压条件下稳定工作，确保信号传输的可靠性。
（二）高可靠性与长寿命要求
低故障率
航空航天系统的安全性和可靠性至关重要，任何一个电子组件的故障都可能导致严重的后果。FPC线路板的设计和制造必须遵循严格的质量标准和可靠性规范，采用冗余设计、高可靠性的连接方式和优质的材料，以降低故障率。例如，在飞机的飞行控制系统中，FPC线路板的关键信号传输线路采用冗余设计，即使一条线路出现故障，备用线路也能立即接管工作，确保飞行安全。
长寿命周期
航空航天设备通常具有较长的使用寿命，如卫星的设计寿命可能长达10年甚至更久，飞机的关键电子系统也需要在多年的服役期内稳定运行。FPC线路板要能够经受住长时间的工作考验，其材料的老化速度要慢，电气性能的衰减要小。例如，在长期的使用过程中，FPC线路板的导体电阻不能有明显的增大，绝缘性能不能下降，以保证信号传输的准确性和稳定性。
（三）轻量化与小型化需求
重量限制
航空航天领域对设备的重量控制非常严格，每减轻一克重量都可能对整个系统的性能和效率产生积极影响。FPC线路板由于其轻薄的特性，在满足电气性能要求的前提下，能够有效减轻航空航天电子设备的重量。例如，在无人机的电子系统中，采用FPC线路板代替传统的刚性线路板，可以显著降低整机重量，提高飞行性能和续航能力。
空间限制
航空航天电子设备往往需要在有限的空间内集成大量的功能模块，FPC线路板的柔性和可弯折性使其能够更好地适应复杂的空间布局，实现高密度的电路连接。例如，在航天器的舱内电子设备中，FPC线路板可以根据设备的形状和空间要求进行弯曲和折叠，有效地利用空间，提高电子系统的集成度。
三、FPC线路板在航空航天领域的高性能解决方案
（一）材料创新
耐高温与低温材料
研发新型的耐高温和低温的柔性基材，如改性聚酰亚胺（PI）材料。通过添加特殊的添加剂或采用新的合成工艺，提高PI材料在极端温度下的性能。例如，开发出的一种新型PI材料在-200°C到260°C的温度范围内仍能保持良好的柔韧性和机械强度，其热膨胀系数也得到了有效控制，能够满足航空航天领域的温度要求。
对于导体材料，采用耐高温的合金铜箔或银箔。这些材料在高温环境下具有较低的电阻变化率和良好的抗氧化性能，能够确保在高温条件下的可靠信号传输。例如，在发动机附近的FPC线路板中使用银箔导体，即使在200°C以上的高温下，也能保持较低的电阻，减少信号损耗。
抗辐射材料
研究具有抗辐射性能的柔性材料，如在PI材料中添加抗辐射剂或采用特殊的聚合物结构，使其能够吸收和分散辐射能量，减少辐射对材料的损伤。同时，对导体材料进行表面处理，如镀上一层抗辐射的金属膜，提高其抗辐射能力。例如，一种经过特殊处理的铜箔，在表面镀上了一层金和镍的复合膜，不仅提高了抗辐射能力，还增强了抗氧化性能，适用于航空航天领域的辐射环境。
（二）设计优化
冗余与容错设计
在FPC线路板的设计中，全面采用冗余设计理念。对于关键的信号传输线路、电源线路等，设置多条备份线路，并采用智能切换电路。当主线路出现故障时，自动切换到备份线路，确保系统的不间断运行。例如，在飞机的导航系统FPC线路板中，关键的定位信号传输线路采用三重冗余设计，通过复杂的检测和切换逻辑，保证在任何情况下导航信号都能准确传输。
热管理设计
针对航空航天领域的高温环境，优化FPC线路板的热管理设计。增加散热铜箔的面积和厚度，合理设计散热通孔的位置和大小，提高散热效率。同时，采用导热性能良好的填充材料，如导热硅胶，将热量有效地传导到外部散热装置。例如，在大功率航空电子设备的FPC线路板中，通过在关键发热区域设置大面积的散热铜箔和密集的散热通孔，并填充导热硅胶，将FPC线路板的工作温度控制在合理范围内，确保其在高温环境下的可靠性。
（三）制造工艺改进
高精度加工
采用先进的制造工艺，如激光直接成像（LDI）技术进行线路图形转移，提高线路的精度和分辨率。利用高精度的蚀刻工艺，精确控制蚀刻深度和宽度，确保线路的一致性和可靠性。例如，在航空航天用的高精度FPC线路板制造中，LDI技术能够实现线宽小于20μm的精细线路制作，蚀刻工艺的精度控制在±5μm以内，满足航空航天电子系统对线路精度的要求。
高可靠性连接工艺
优化FPC线路板的连接工艺，如焊接和压接工艺。对于焊接，采用高温高可靠性的焊料和精确的焊接参数控制，确保焊接点的强度和可靠性。在压接工艺中，使用高精度的压接模具和压力控制设备，保证连接的稳定性。例如，在航空航天电子设备的组装过程中，FPC线路板与连接器的焊接采用无铅高温焊料，焊接温度精确控制在250°C-270°C之间，焊接时间和焊接压力也经过严格优化，使焊接点能够承受航空航天环境中的各种应力和振动。
四、结论
FPC线路板在航空航天领域面临着极端环境适应性、高可靠性与长寿命要求以及轻量化与小型化需求等特殊挑战。通过材料创新、设计优化和制造工艺改进等高性能解决方案，可以有效地满足这些要求，使FPC线路板在航空航天电子系统中发挥重要作用。随着航空航天技术的不断发展，FPC线路板的性能也将不断提升，为未来航空航天事业的进步提供有力的电子技术支持。
一、引言
随着汽车行业朝着智能化、电动化和网联化方向的快速发展，汽车电子系统的复杂度和重要性不断提升。柔性线路板（FPC）因其独特的柔性、轻薄、可弯折等特性，在汽车电子系统中得到了越来越广泛的应用。然而，汽车运行环境恶劣，对电子系统的可靠性要求极高，这就使得FPC在汽车电子中的可靠性设计成为关键。本文将深入探索FPC在汽车电子系统中的可靠性设计要点，并结合实际应用实例进行分析。
二、FPC在汽车电子系统中的可靠性设计要点
（一）材料选择
基材
汽车电子系统中的FPC基材需要具备良好的耐高温、耐低温、耐潮湿和耐化学腐蚀性能。聚酰亚胺（PI）薄膜是常用的基材，但对于一些特殊的汽车应用场景，如发动机舱附近，需要选择更高性能的PI材料，其能够承受高达150℃甚至更高的温度，并且在低温（如-40℃）环境下仍能保持良好的柔韧性和机械性能，防止因温度变化导致基材脆化或变形，影响FPC的电气连接可靠性。
除了传统的PI基材，一些新型的耐高温聚合物材料也在研发和试用阶段，它们有望进一步提升FPC在极端温度环境下的可靠性。
导体材料
铜箔是FPC的主要导体材料。在汽车电子应用中，为了确保信号传输的稳定性和抗干扰能力，多采用压延铜箔。压延铜箔具有更好的延展性和较低的表面粗糙度，能够减少信号传输过程中的损耗和反射。同时，铜箔的厚度需要根据电流承载要求进行合理选择，一般在18μm到35μm之间，对于大电流传输的线路，如汽车电池管理系统中的连接线路，会选用较厚的铜箔以降低电阻，减少发热。
覆盖层材料
覆盖层主要用于保护线路和提供绝缘功能。在汽车电子系统中，覆盖层材料要具有良好的耐磨性、耐刮擦性和耐化学腐蚀性。常用的覆盖层材料为PI膜与胶粘剂的复合结构，胶粘剂的选择要考虑其与基材和导体的粘结强度以及在不同环境条件下的稳定性。例如，在汽车内饰电子系统中，覆盖层还需要满足一定的阻燃要求，防止因线路短路引发火灾。
（二）线路设计
冗余设计
为了提高FPC在汽车电子系统中的可靠性，采用冗余设计是一种重要手段。对于关键信号线路，如汽车安全气囊系统的触发线路、发动机控制系统的传感器信号线路等，设计多条并行线路。当其中一条线路出现故障（如断路或短路）时，其他冗余线路能够继续保证信号的传输，确保汽车电子系统的关键功能不受影响。例如，在安全气囊系统的FPC设计中，将触发信号线路设计成三重冗余，即使其中两条线路损坏，仍能依靠第三条线路正常触发安全气囊，保障驾乘人员的生命安全。
抗干扰设计
汽车电子系统中存在大量的电磁干扰源，如发动机点火系统、车载通信设备等。FPC的线路设计需要采取抗干扰措施。采用差分信号传输方式，对于高速信号（如汽车以太网信号）和敏感信号（如传感器信号），通过差分对的形式进行传输，利用差分信号的共模抑制特性，减少外界电磁干扰对信号的影响。同时，在FPC上合理布置地层和屏蔽层，将敏感信号层夹在两个地层之间形成屏蔽结构，并且在容易受到干扰的区域增加局部屏蔽层，如在靠近发动机舱的FPC区域，采用金属屏蔽箔覆盖，有效阻挡电磁干扰，确保信号的完整性和准确性。
（三）连接可靠性设计
压接与焊接工艺优化
FPC与其他电子元件或连接器的连接方式主要有压接和焊接。在压接工艺方面，要精确控制压接压力、压接高度和压接宽度等参数，确保FPC的导体与连接器引脚之间的良好接触，并且具有足够的机械强度。例如，在汽车座椅调节系统的FPC连接中，通过优化压接工艺参数，使压接后的连接电阻小于10mΩ，并且经过多次座椅调节动作（如上万次的前后、上下调节）后，连接依然可靠，无松动或接触不良现象。
在焊接工艺中，对于锡焊，要选择合适的焊料和助焊剂，控制焊接温度、时间和焊接气氛等条件。由于汽车电子系统的工作环境温度变化大，焊接点需要具备良好的热疲劳性能。例如，在汽车仪表板电子系统的FPC焊接中，采用无铅高温焊料，焊接温度控制在240℃-260℃之间，焊接时间为3-5秒，并且在焊接后进行适当的热处理，提高焊接点的抗热疲劳能力，经过长期的高低温循环测试（如-40℃-85℃，1000次循环），焊接点无开裂或脱焊现象。
连接器选择与设计
连接器是FPC与其他电子系统连接的关键部件。在汽车电子应用中，要选择具有高可靠性的连接器，其要满足汽车行业的相关标准，如防水、防尘、抗振等要求。例如，对于汽车外部照明系统的FPC连接，采用防水等级达到IP67以上的连接器，并且连接器的结构设计要能够有效防止振动导致的松动。同时，连接器的引脚设计要与FPC的导体匹配，确保良好的电气连接和机械稳定性，一般采用金手指或特殊形状的引脚设计，增加接触面积和摩擦力，提高连接可靠性。
三、FPC在汽车电子系统中的应用实例
（一）汽车仪表板电子系统
功能集成与柔性连接

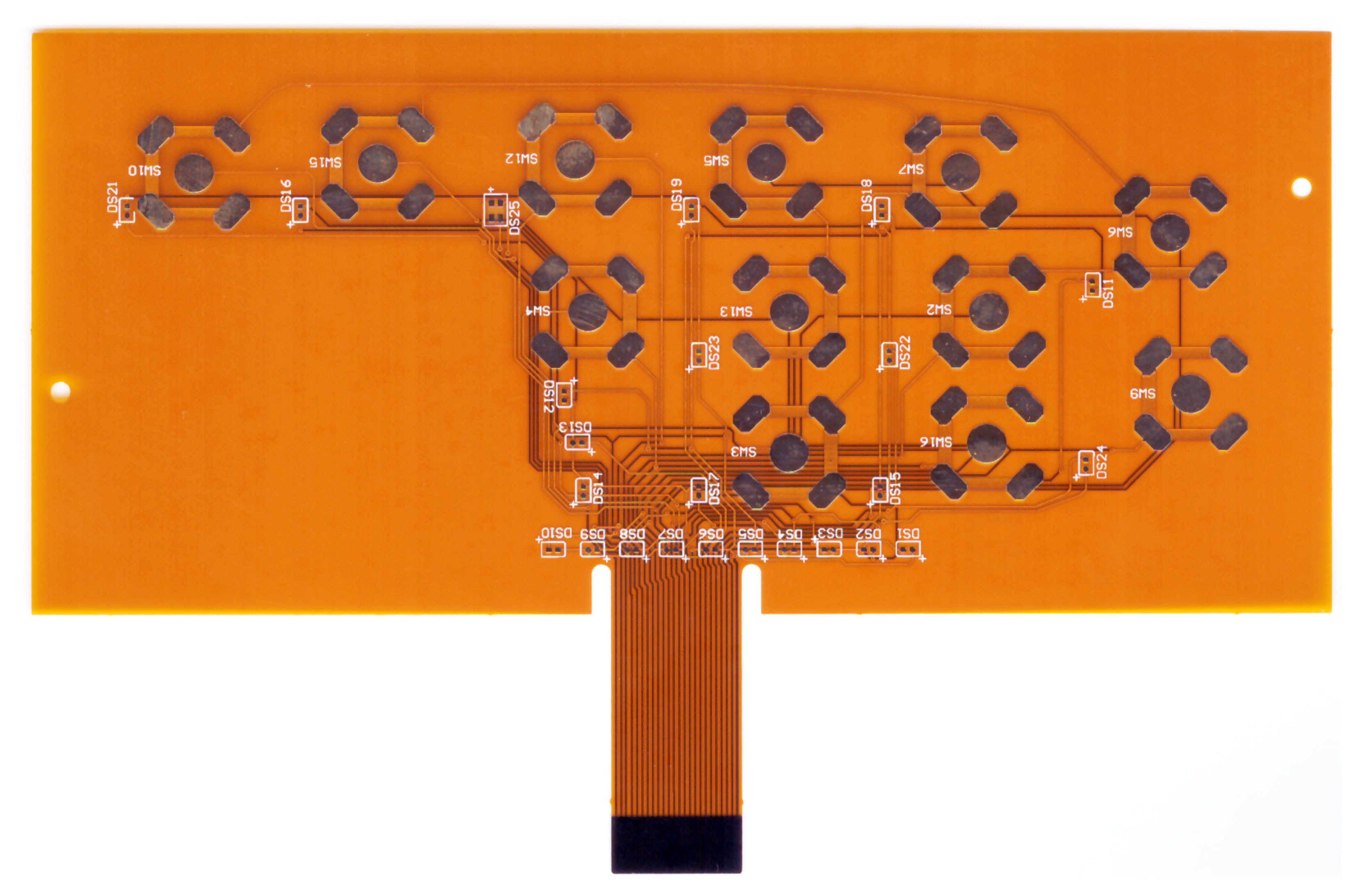

汽车仪表板上集成了众多的电子元件，如仪表盘显示屏、各种指示灯、控制按钮等。FPC能够将这些元件的电路连接起来，实现功能集成。由于仪表板的形状复杂，有各种曲面和拐角，FPC的柔性特性使其可以轻松适应，避免了使用传统刚性线路板时需要大量转接和布线的麻烦。例如，在一些高端汽车仪表板中，FPC将中央显示屏与两侧的仪表盘连接起来，同时还连接了多个控制按钮和传感器，通过合理的线路设计和布局，在有限的空间内实现了高效的电路连接，并且保证了信号传输的稳定性。
可靠性保障措施
在汽车仪表板电子系统中，FPC采用了多层结构设计，地层和屏蔽层有效减少了电磁干扰对信号的影响。在材料方面，选用了耐高温、耐潮湿的PI基材和抗磨损的覆盖层材料。连接方面，通过优化焊接工艺和选择高可靠性的连接器，确保了FPC在仪表板长期使用过程中的可靠性。经过严格的汽车行业可靠性测试，如高温高湿测试（85℃，85%RH，1000小时）、振动测试（按照汽车行业标准在不同频率和振幅下进行振动）等，FPC能够稳定工作，无电气性能下降或连接故障等问题。
（二）汽车电池管理系统
大电流传输与温度控制
汽车电池管理系统需要实时监测和控制电池的电压、电流和温度等参数，涉及到大电流的传输和信号的精确采集。FPC在其中承担着电池模组与管理单元之间的连接任务。采用厚铜箔的FPC线路能够满足大电流传输的要求，例如，在一些电动汽车的电池管理系统中，FPC能够承载高达100A以上的电流。同时，为了控制FPC在大电流传输过程中的温度上升，在设计上增加了散热铜块或散热通孔，提高散热效率，防止因温度过高导致FPC性能下降或损坏。
冗余与安全设计
由于电池管理系统的安全性至关重要，FPC采用了冗余设计。对于关键的电池监测信号线路，如电池电压监测线路，设计了多条冗余线路，并且在信号采集端采用了多重采样和校验机制，确保数据的准确性和可靠性。一旦某条线路或某个采样点出现故障，系统能够及时发现并切换到正常的线路或采样点，保障电池管理系统的正常运行，防止因电池故障导致的安全事故。
四、结论
柔性线路板（FPC）在汽车电子系统中的应用为汽车的智能化、电动化发展提供了有力的支持。通过合理的可靠性设计，包括材料选择、线路设计和连接可靠性设计等方面，并结合具体的应用实例，如汽车仪表板电子系统和电池管理系统中的应用，FPC能够在恶劣的汽车运行环境下稳定可靠地工作。随着汽车电子技术的不断进步，FPC在汽车电子系统中的应用将会更加广泛和深入，未来还需要不断研发和创新，进一步提高其可靠性和性能，以满足汽车行业日益增长的需求，为汽车电子系统的发展做出更大的贡献。
一、引言

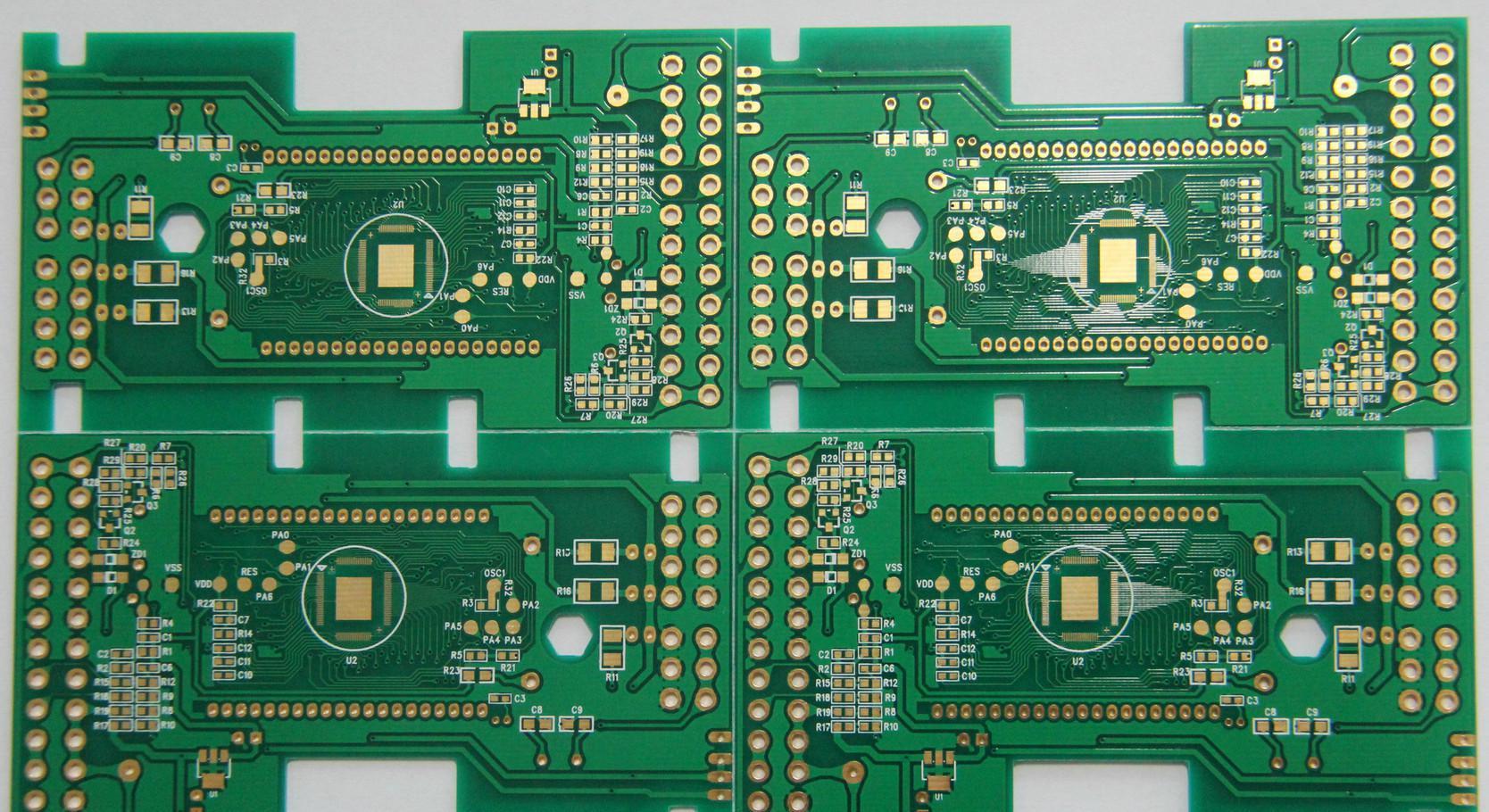

在当今电子设备的广泛应用中，PCB线路板的性能和可靠性至关重要。其中，表面处理工艺作为PCB制造过程中的关键环节，对线路板的耐腐蚀性能和可焊性有着直接且显著的影响。不同的表面处理工艺在满足不同应用需求的同时，也呈现出各自独特的特性和优劣。本文旨在深入研究PCB线路板表面处理工艺与耐腐蚀性能及可焊性之间的内在联系，并对常见的表面处理工艺进行详细分析。
二、常见PCB线路板表面处理工艺
（一）热风整平（HASL）
热风整平是一种传统且应用广泛的表面处理工艺。其原理是将PCB浸入熔融的锡铅合金中，然后通过热风将多余的合金吹平，使线路板表面形成一层均匀的锡铅镀层。这种工艺的优点在于可焊性良好，能够适应大多数常规焊接工艺，并且成本相对较低。然而，其镀层厚度均匀性较难精确控制，容易出现厚度偏差，这可能导致在一些高精度焊接应用中出现问题。同时，由于锡铅合金中含有铅，随着环保要求的日益提高，热风整平工艺在无铅化趋势下逐渐受到限制。
（二）有机可焊性保护剂（OSP）
OSP工艺是在PCB铜表面形成一层有机保护膜。该保护膜在常温下能够有效防止铜的氧化，而在焊接时，由于高温作用，保护膜会分解，使铜表面重新暴露并与焊料良好结合。OSP处理的线路板具有表面平整、成本较低的优势，并且符合环保无铅化要求。但是，其可焊性保持时间相对较短，一般在一定时间后（如几个月），随着保护膜的老化或受环境因素影响，可焊性会逐渐下降。此外，OSP膜层较薄，在多次焊接过程中容易受损，影响焊接质量。
（三）化学镀镍金（ENIG）
化学镀镍金工艺通过化学反应在PCB铜表面依次沉积镍层和金层。镍层作为阻挡层，能够有效防止铜的扩散和氧化，金层则提供了优异的可焊性和良好的耐腐蚀性。这种工艺适用于对焊接可靠性和长期稳定性要求较高的应用，如高端电子产品、航空航天设备等。然而，化学镀镍金工艺成本较高，并且在镍层与金层之间可能会形成镍金化合物，影响焊接的可靠性，尤其是在一些高应力或高温环境下。
（四）化学镀镍钯金（ENEPIG）
化学镀镍钯金是在化学镀镍金的基础上发展而来的工艺。它在镍层和金层之间增加了钯层，钯层的存在能够有效改善镍金化合物的形成问题，进一步提高焊接可靠性和耐腐蚀性。该工艺在一些对品质要求极高的电子设备中得到应用，但由于工艺复杂，成本也相对较高，并且对生产过程中的工艺控制要求非常严格。
三、表面处理工艺对耐腐蚀性能的影响
（一）镀层成分与结构
不同的表面处理工艺所形成的镀层成分和结构差异较大，这直接决定了其耐腐蚀性能。例如，化学镀镍金工艺中的镍层具有良好的耐腐蚀性，能够有效阻挡外界环境中的水分、氧气等腐蚀性介质与铜基材的接触。而金层则进一步增强了表面的稳定性，防止镍层被氧化。相比之下，OSP工艺仅依靠有机保护膜来防止铜氧化，其耐腐蚀性能相对较弱，在潮湿、酸碱等恶劣环境下，容易出现铜的腐蚀现象，导致线路板性能下降。
（二）镀层厚度与均匀性
镀层厚度和均匀性也是影响耐腐蚀性能的重要因素。对于热风整平工艺，如果镀层厚度不均匀，较薄的区域可能会先被腐蚀，从而引发局部腐蚀问题，进而影响整个线路板的可靠性。而化学镀镍金等工艺能够通过精确的化学沉积过程控制镀层厚度，使其在整个线路板表面较为均匀，从而更好地抵御腐蚀。一般来说，镀层厚度越厚，耐腐蚀性能越好，但过厚的镀层可能会带来其他问题，如成本增加、可焊性变差等，因此需要根据具体应用需求进行合理控制。
四、表面处理工艺对可焊性的影响
（一）焊接界面形成
在焊接过程中，表面处理工艺决定了焊接界面的形成方式和质量。热风整平工艺由于其表面的锡铅合金镀层，能够与焊料迅速融合，形成良好的焊接界面，从而保证较高的焊接成功率。化学镀镍金工艺中，金层在焊接初期能够与焊料快速反应，促进焊接过程的进行，但随着焊接时间的延长，如果镍金化合物形成过多，会阻碍焊料与镍层的进一步结合，影响焊接质量。OSP工艺则需要在焊接时确保保护膜能够完全分解，使铜表面能够与焊料充分接触，否则容易出现虚焊、假焊等问题。
（二）可焊性保持时间
可焊性保持时间是衡量表面处理工艺的一个重要指标。OSP工艺的可焊性保持时间相对较短，这是由于有机保护膜的稳定性有限。随着时间的推移，保护膜可能会受到环境因素（如温度、湿度、灰尘等）的影响而发生变化，导致可焊性下降。而化学镀镍金和化学镀镍钯金工艺由于其镀层的稳定性，可焊性能够保持较长时间，一般在半年甚至更长时间内都能满足焊接要求。热风整平工艺的可焊性保持时间也相对较长，但同样会受到镀层氧化等因素的影响。
五、结论
PCB线路板的表面处理工艺对其耐腐蚀性能和可焊性有着至关重要的影响。不同的表面处理工艺各有优劣，在实际应用中需要根据电子设备的具体需求、使用环境、成本等多方面因素进行综合考虑和选择。随着电子技术的不断发展和环保要求的日益严格，未来的PCB线路板表面处理工艺将朝着更加环保、高性能、高可靠性的方向发展，不断探索新的材料和工艺方法，以满足日益增长的电子设备制造需求，确保PCB线路板在各种复杂环境下都能稳定可靠地工作，为电子设备的性能提升和长期使用提供坚实的保障。

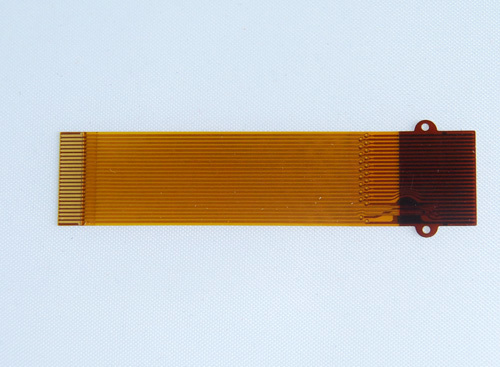

一、引言
柔性线路板（FPC）作为现代电子设备中不可或缺的关键组件，其生产工艺流程复杂且精细，涉及到多种原材料和先进的制造技术。严格的质量管控则是确保FPC线路板性能可靠、满足不同应用需求的重要保障。本文将深入探讨FPC线路板从原材料选择到成品制造的完整生产工艺流程，并详细阐述各环节中的质量管控要点。
二、FPC线路板的生产工艺流程
（一）原材料准备
柔性基材
聚酰亚胺（PI）薄膜是最常用的柔性基材，具有优异的耐高温、耐化学腐蚀和机械性能。在选择PI薄膜时，要考虑其厚度、拉伸强度、介电常数等参数。例如，对于高频应用的FPC，需选用低介电常数的PI薄膜，以减少信号传输损耗。
其他新兴的柔性基材，如液晶聚合物（LCP）也逐渐受到关注。LCP具有更低的介电损耗和更好的高频性能，适用于5G通信等高速信号传输的FPC制造，但成本相对较高。
铜箔
电解铜箔和压延铜箔是主要的两种类型。电解铜箔生产工艺成熟、成本较低，常用于一般性能要求的FPC；压延铜箔具有更好的延展性和抗弯折性能，适合于需要频繁弯折的FPC应用，如可穿戴设备。铜箔的厚度通常在9μm到35μm之间，根据FPC的电流承载能力和信号传输要求进行选择。
覆盖膜与粘结剂
覆盖膜主要用于保护线路和提供绝缘功能，一般由PI薄膜和胶粘剂组成。胶粘剂的性能直接影响覆盖膜与铜箔的粘结强度和可靠性。常见的胶粘剂有丙烯酸酯类和环氧树脂类等，需根据FPC的使用环境和工艺要求选择合适的类型和厚度。
粘结剂用于各层材料之间的粘合，如基材与铜箔、多层板的层间粘合等。其粘结力、固化温度和时间等参数需精确控制，以确保FPC的层间结合牢固。
（二）线路制作
图形转移
首先在铜箔表面涂布一层光刻胶，然后通过曝光设备将设计好的线路图形转移到光刻胶上。曝光过程中，要精确控制曝光剂量、时间和焦距等参数，确保线路图形的清晰度和精度。例如，对于线宽和线距较小的高精度FPC，需要采用高精度的激光直接成像（LDI）技术进行曝光，避免传统掩膜曝光的误差。
曝光后的光刻胶经显影处理，未曝光的部分被溶解去除，露出需要蚀刻的铜箔区域。显影液的浓度、温度和显影时间需严格控制，防止过度显影或显影不足，影响线路图形的质量。
蚀刻
利用化学蚀刻液将露出的铜箔蚀刻掉，形成所需的线路图案。蚀刻液的成分（如氯化铜、氯化铵等）、浓度、温度和蚀刻时间是关键参数。蚀刻过程中要确保蚀刻的均匀性，避免出现线路边缘不整齐、过蚀刻或蚀刻不足等问题。对于多层FPC，还要注意蚀刻过程中的层间对准精度，防止不同层间线路错位。
蚀刻完成后，通过退膜工艺去除剩余的光刻胶，得到清洁的线路表面。退膜液的选择和退膜条件也要合理控制，防止对线路和基材造成损伤。
（三）钻孔与通孔金属化
钻孔
根据FPC的设计要求，在相应位置钻出通孔或盲孔。钻孔方式有机械钻孔和激光钻孔。机械钻孔适用于较大直径的孔，具有成本低的优点，但钻孔精度相对较低；激光钻孔则可实现更小直径的微孔加工，精度高、速度快，但设备成本较高。在钻孔过程中，要控制好钻头的转速、进给速度和切削液的使用，确保钻孔的位置精度、孔径精度和孔壁质量。
对于多层FPC，钻孔的层间对准精度尤为重要，需采用高精度的定位设备和钻孔工艺，保证各层孔位的一致性。
通孔金属化
钻孔后的孔壁需要进行金属化处理，以实现层间的电气连接。常见的通孔金属化工艺包括化学镀铜和电镀铜。首先在孔壁上通过化学镀铜形成一层薄的铜种子层，然后进行电镀铜，使孔壁铜层达到所需的厚度。化学镀铜液和电镀铜液的成分、温度、电流密度等参数需严格控制，确保孔壁金属化的均匀性和可靠性，避免出现孔壁空洞或铜层剥离等问题。
（四）表面处理
化学镀镍金
化学镀镍金工艺可在FPC线路表面形成一层镍金镀层，具有良好的可焊性、耐腐蚀性和抗氧化性。化学镀镍液和镀金液的成分、温度、时间等参数需精确控制。镍层厚度一般在3-5μm，金层厚度在0.05-0.15μm。镍层作为阻挡层，防止铜的扩散和氧化，金层则提供良好的焊接性能，适用于需要频繁焊接或长期使用的FPC应用。
有机可焊性保护剂（OSP）处理
OSP处理是在铜表面形成一层有机保护膜，在焊接前保护铜表面不被氧化，焊接时保护膜受热分解，使铜表面能与焊料良好结合。OSP溶液的浓度、温度和浸渍时间需严格控制，确保保护膜的厚度均匀且在合适的范围内（一般为0.2-0.5μm）。OSP处理成本相对较低，常用于对焊接性能要求不是特别高的FPC产品。
（五）层压与成型
层压
对于多层FPC，将制作好线路的各层材料（包括基材、铜箔、粘结剂等）按照设计要求进行层压。层压过程中，要控制好层压温度、压力和时间等参数，确保各层之间紧密结合，无气泡、分层等缺陷。层压设备的精度和稳定性也对层压质量有重要影响，需定期进行维护和校准。
成型
根据FPC的最终应用形状，通过冲切、激光切割或模具成型等方式将层压后的FPC加工成所需的外形。在成型过程中，要注意刀具或激光的参数设置，防止对FPC线路和基材造成损伤，确保成型后的FPC尺寸精度和边缘质量符合要求。
三、FPC线路板生产中的质量管控要点
（一）原材料检验
入厂检验
对每批进厂的原材料，如柔性基材、铜箔、覆盖膜、粘结剂等，进行严格的检验。检验项目包括外观检查（有无划伤、褶皱、杂质等）、尺寸测量（厚度、宽度等是否符合规格）、性能测试（如基材的拉伸强度、铜箔的电阻率、粘结剂的粘结力等）。只有检验合格的原材料才能投入生产，防止因原材料质量问题导致FPC成品缺陷。
建立原材料供应商质量评估体系，定期对供应商进行审核和评估，确保其提供的原材料质量稳定可靠。对于出现质量问题的供应商，及时采取措施，如要求整改或更换供应商。
（二）过程质量控制
在线检测
在生产过程中，设置多个在线检测点，对各工序的产品质量进行实时监测。例如，在图形转移后，通过显微镜检查线路图形的精度和完整性；在蚀刻后，检测线路的线宽、线距和蚀刻均匀性；在通孔金属化后，检查孔壁金属化的质量等。一旦发现质量问题，及时进行调整或返工，避免问题产品流入下一道工序。
采用自动化检测设备，如自动光学检测（AOI）系统、X射线检测设备等，提高检测效率和准确性。AOI系统可快速检测线路板表面的缺陷，如开路、短路、异物等；X射线检测设备则可用于检测多层板内部的层间对准、通孔质量等问题。
工艺参数监控
对生产过程中的关键工艺参数，如曝光剂量、蚀刻液浓度、电镀电流密度、层压温度等，进行实时监控和记录。采用先进的传感器和数据采集系统，确保工艺参数在设定的范围内波动。一旦工艺参数超出允许范围，自动报警并采取相应的调整措施，保证生产过程的稳定性和一致性。
定期对工艺参数进行统计分析，根据产品质量数据反馈，优化工艺参数设置，提高FPC线路板的生产质量和效率。
（三）成品检验
电气性能测试
对成品FPC线路板进行全面的电气性能测试，包括导通测试（检查线路是否导通，有无开路现象）、绝缘电阻测试（检测线路之间、线路与基材之间的绝缘性能）、阻抗测试（确保信号传输线路的阻抗符合设计要求）、电容测试（检查线路的寄生电容等）。采用专业的电气测试设备，如万用表、绝缘电阻测试仪、矢量网络分析仪等，确保FPC线路板的电气性能满足应用需求。
可靠性测试
进行可靠性测试，模拟FPC在实际使用环境中的各种情况，如高温高湿测试、温度循环测试、弯折测试、振动测试等。通过可靠性测试，评估FPC线路板的长期稳定性和可靠性，发现潜在的质量问题。例如，在高温高湿环境下测试FPC的绝缘性能和金属镀层的耐腐蚀性；通过弯折测试考核FPC的耐弯折次数和线路在弯折过程中的性能变化等。只有通过可靠性测试的成品才能交付客户使用。
四、结论
FPC线路板的生产工艺流程涵盖了从原材料准备到成品制造的多个复杂环节，每个环节都需要精确控制和严格的质量管控。通过合理选择原材料、优化生产工艺、加强过程质量控制和严格的成品检验，可以确保FPC线路板的高质量生产，满足现代电子设备对其性能、可靠性和稳定性的要求。随着电子技术的不断发展，FPC线路板的生产技术也将不断创新和进步，质量管控体系也将更加完善，为电子行业的发展提供有力的支持。

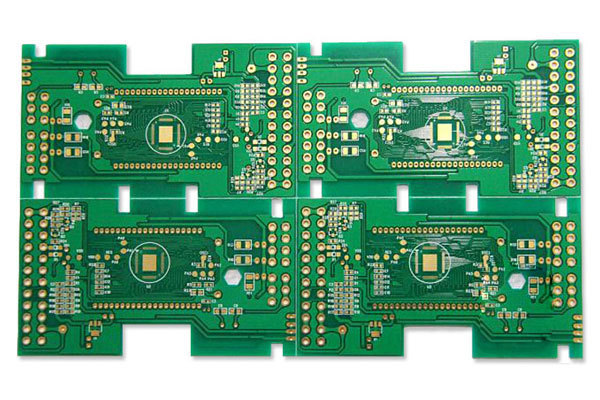

一、引言
随着电子设备功能的日益复杂和集成度的不断提高，PCB线路板多层板的应用越来越广泛。多层板能够在有限的空间内实现更多的电路连接和功能集成，但同时也带来了一系列设计挑战，尤其是信号完整性问题。本文将全面解析PCB线路板多层板的设计要点，并深入探讨保障信号完整性的有效措施。
二、PCB线路板多层板设计要点
（一）层叠结构规划
电源层与地层布局
合理规划电源层和地层的位置与分布是多层板设计的关键。通常采用相邻的电源层和地层结构，形成电容效应，有效降低电源噪声和提高电源分配的均匀性。例如，在一个6层板设计中，可以将第2层设置为地层，第3层设置为电源层，这样的布局有助于减少电源平面的阻抗，提高供电稳定性。
根据不同的电路模块需求，可划分多个电源层和地层。对于有高速信号或敏感信号的区域，增加对应的地层进行屏蔽和回流路径优化，如为数字电路和模拟电路分别设置独立的电源和地层，避免相互干扰。
信号层安排
高速信号层应尽量靠近对应的地层，以减小信号回路面积，降低辐射和串扰。一般将高速信号层夹在两个地层之间，形成良好的屏蔽结构。例如，对于高速DDR信号，可以将其布置在第4层，上下分别是第3层和第5层的地层，这样能有效保障信号质量。
不同类型的信号层应合理分布，避免交叉干扰。如将数字信号层和模拟信号层分开，减少数字信号对模拟信号的电磁干扰，提高整个系统的电磁兼容性。
（二）过孔设计
过孔类型选择
通孔是最常见的过孔类型，适用于多层板的层间连接，但通孔的存在会增加信号传输的电感和电容，对高速信号有一定影响。对于高速信号，可采用盲孔或埋孔。盲孔只连接表层和内层，埋孔连接内层之间，它们的电感和电容相对较小，能够减少信号的反射和延迟。
根据信号的频率和电流大小，选择合适尺寸的过孔。过孔直径过小会导致电阻增大，影响信号传输；直径过大则会占用过多的布线空间。例如，对于一般的数字信号，可选用0.3mm直径的过孔，而对于大电流信号，则可能需要0.5mm或更大直径的过孔。
过孔布局优化
过孔应尽量均匀分布，避免在局部区域过于密集。过孔密集会导致信号传输的不均匀性和地层分割问题。在布线过程中，要综合考虑信号走向和过孔位置，使信号能够平滑地通过过孔，减少信号的畸变。
对于高速信号的过孔，要注意与其他信号过孔和元件的间距。保持足够的间距可以降低信号之间的串扰和电磁干扰，提高信号的完整性。
（三）布线规则设定
线宽与线距控制
根据电流大小确定线宽，以保证线路的载流能力，避免因电流过大导致线路发热甚至烧毁。例如，对于1A的电流，线宽一般应不小于0.2mm。同时，要考虑线距的设置，线距过小会增加信号之间的电容耦合，容易引起串扰。对于高速信号，线距应不小于3倍线宽。
在不同层间布线时，要注意线宽和线距的匹配，确保信号在层间转换时的电气性能稳定。特别是在通过过孔时，要保证过孔与线路的连接平滑，避免出现线宽突变等情况。
布线方向与拓扑结构
尽量保持布线方向的一致性，减少直角和锐角布线。直角布线会增加信号的反射，锐角布线则容易导致信号的畸变。采用45度或圆弧布线可以有效改善信号质量。
根据信号的类型和传输要求选择合适的拓扑结构。如对于时钟信号等高速差分信号，常采用菊花链或星形拓扑结构，以保证信号的同步性和完整性。在布线过程中，要严格按照选定的拓扑结构进行布线，避免出现分支过长或信号回路不一致等问题。
三、PCB线路板多层板信号完整性保障措施
（一）阻抗匹配
理论计算与仿真分析
在设计初期，根据线路的特性阻抗要求，利用专业的阻抗计算软件进行理论计算。考虑线路的线宽、线厚、介质厚度、介电常数等因素，确定合适的阻抗值。例如，对于常见的50Ω或75Ω特性阻抗的高速信号线路，通过精确计算各参数，设计出符合要求的线路结构。
采用电磁仿真软件对整个PCB线路板进行仿真分析。在仿真模型中设置准确的层叠结构、过孔、元件等参数，模拟信号在板上的传输情况，分析阻抗的连续性和匹配情况。通过仿真结果调整线路设计，确保在实际加工前能够达到理想的阻抗匹配效果。
实际调试与优化
在PCB线路板制作完成后，使用矢量网络分析仪等设备对实际线路的阻抗进行测量。将测量结果与设计目标进行对比，对于阻抗偏差较大的区域，通过调整线宽、增加或减少介质厚度等方法进行优化。例如，如果发现某条高速信号线路的阻抗偏低，可以适当减小线宽来提高阻抗值，使其接近设计要求。
（二）信号屏蔽与隔离
地层与屏蔽层应用
充分利用地层的屏蔽作用，将敏感信号层或高速信号层夹在两个地层之间，形成屏蔽结构。地层可以有效阻挡外界电磁干扰对信号的影响，同时也能减少内部信号之间的相互串扰。例如，对于射频信号或高精度模拟信号，采用多层地层屏蔽能够显著提高信号的信噪比。
在PCB线路板的边缘或容易受到外界干扰的区域，添加屏蔽层。屏蔽层可以是金属化的边框或独立的金属屏蔽层，通过接地连接，将电磁干扰引导到地，保护内部信号的完整性。
隔离槽与隔离元件
对于数字电路和模拟电路等不同功能模块之间，设置隔离槽。隔离槽将不同模块的地层分开，减少模块之间的电磁耦合。在隔离槽中可以填充吸波材料，进一步提高隔离效果。
使用隔离元件，如磁珠、电感等，对特定频率的信号进行隔离。例如，在电源线上添加磁珠，可以抑制高频噪声在电源线上的传播，防止其对其他电路模块的干扰，保障信号的稳定性。
（三）去耦电容配置
电容选型与布局
根据电路的工作频率和电源需求，选择合适容量和类型的去耦电容。对于高频噪声，选用小容量的陶瓷电容，如0.1μF或0.01μF；对于低频噪声，则可使用大容量的电解电容，如10μF或100μF。在布局上，将去耦电容尽量靠近芯片的电源引脚，缩短电容与芯片之间的连线长度，降低线路电感，提高去耦效果。
采用多个不同容量的去耦电容并联的方式，可以在更宽的频率范围内提供良好的去耦作用。例如，在一个芯片的电源引脚附近，同时并联0.01μF、0.1μF和10μF的电容，能够有效滤除从高频到低频的电源噪声，保障芯片的稳定工作，从而提高整个PCB线路板的信号完整性。
四、结论
PCB线路板多层板的设计是一个复杂而系统的工程，需要综合考虑层叠结构、过孔设计、布线规则等多个设计要点，同时采取有效的信号完整性保障措施，如阻抗匹配、信号屏蔽与隔离、去耦电容配置等。只有在设计过程中全面规划、精确计算，并结合仿真分析和实际调试优化，才能确保多层板在高速、复杂的电子设备中稳定可靠地工作，满足日益增长的电子技术发展需求。随着电子技术的不断创新，PCB线路板多层板的设计技术也将持续进步，为电子设备的性能提升和功能拓展提供更强大的支撑。
一、引言
在现代电子设备的快速发展进程中，FPC线路板因其独特的柔性和可弯折性，在众多领域得到了广泛应用，如智能手机、可穿戴设备、医疗器械等。然而，随着电子设备性能要求的不断提高，对FPC线路板的电气性能稳定性也提出了更为严苛的挑战。高精度加工技术成为了确保FPC线路板满足高质量电气性能的关键因素。本文将深入探讨FPC线路板高精度加工技术及其对电气性能稳定性的提升策略。
二、FPC线路板高精度加工的关键环节
（一）精细线路制作
光刻技术
采用先进的光刻设备，能够实现更窄的线宽和更小的线间距。高精度的光刻胶涂布均匀性控制以及精确的曝光剂量和焦距调整，确保线路图形的精准转移。例如，在一些高端FPC线路板加工中，线宽可控制在25μm甚至更小，这对于提高线路板的布线密度和电气性能至关重要。
利用激光直接成像（LDI）技术，可以有效避免传统光刻掩膜板与线路板接触产生的误差，进一步提升线路制作精度，减少线路缺陷，从而降低线路电阻和信号传输损耗。
蚀刻工艺
开发高精度蚀刻工艺，精确控制蚀刻液的浓度、温度、喷淋压力等参数。采用喷淋与浸泡相结合的蚀刻方式，确保蚀刻过程的均匀性，防止线路边缘出现过度蚀刻或蚀刻不足的情况。
对于多层FPC线路板，蚀刻过程中的层间对准精度尤为关键。通过高精度的层压设备和对准标记技术，保证各层线路在蚀刻后能够准确地叠加，避免因层间偏移导致的电气性能不稳定，如信号短路或断路等问题。
（二）精准钻孔
机械钻孔
选用高精度的数控钻孔设备，其主轴转速高、进给精度高，能够钻出直径小至0.1mm的微孔。在钻孔过程中，对钻头的磨损监测和及时更换，以及对钻孔参数（如转速、进给速度、切削液流量等）的优化，可有效减少钻孔的孔径偏差和位置偏差。
采用真空吸附和高精度定位夹具，确保FPC线路板在钻孔时的固定牢固且位置准确，防止因线路板移动而导致钻孔精度下降，从而保证过孔的电气连接可靠性，降低信号传输的阻抗。
激光钻孔
对于一些特殊要求的微孔加工，激光钻孔技术具有独特优势。它能够实现超精细的孔径加工，最小孔径可达到50μm以下。激光钻孔的非接触式加工方式避免了机械应力对线路板的损伤，同时其加工速度快、精度高，可在短时间内完成大量微孔的加工任务，提高生产效率。
精确控制激光的功率、脉冲频率和扫描速度等参数，确保钻孔的质量和精度。通过优化激光钻孔工艺，可以减少孔壁的粗糙度，提高孔内金属化后的电气连接性能，降低信号反射和损耗。
（三）高质量表面处理
化学镀镍金
化学镀镍金工艺能够在FPC线路板的铜表面形成一层均匀、致密的镍金镀层。镍层作为阻挡层，防止铜的扩散和氧化，金层则提供良好的可焊性和耐腐蚀性。
严格控制化学镀镍金的溶液成分、温度、时间等工艺参数，确保镀层的厚度均匀性和附着力。例如，镍层厚度一般控制在3-5μm，金层厚度在0.05-0.15μm，这样的镀层组合既能保证良好的电气性能，又能满足焊接和长期使用的要求。
有机可焊性保护剂（OSP）处理
OSP处理是在FPC线路板铜表面形成一层有机保护膜，在焊接前起到保护铜表面不被氧化的作用，焊接时保护膜受热分解，使铜表面能够与焊料良好结合。
精确控制OSP溶液的浓度、温度和浸渍时间，保证保护膜的厚度均匀且在合适的范围内（一般为0.2-0.5μm）。合适的OSP处理可以提高焊接的可靠性，减少虚焊、连焊等焊接缺陷，从而保障电气连接的稳定性。
三、提升电气性能稳定性的策略
（一）阻抗控制
线路设计优化
在FPC线路板设计阶段，根据信号传输的频率和特性，合理规划线路的长度、宽度和形状。采用差分线设计，使两根传输线的长度、宽度和间距保持严格一致，减少信号传输过程中的差分阻抗偏差，降低信号失真和串扰。
对于高频信号线路，增加接地层和屏蔽层，利用电磁屏蔽原理减少外界电磁干扰对信号的影响，同时控制信号层与接地层之间的距离，确保合适的特征阻抗，提高信号传输的质量和稳定性。
加工过程中的阻抗匹配
在高精度加工过程中，通过对线路宽度、厚度以及介质层厚度的精确控制，实现阻抗的精准匹配。例如，采用高精度的层压工艺，控制介质层的厚度公差在±5%以内，确保在不同层间信号传输时阻抗的连续性和稳定性。
对加工完成后的FPC线路板进行阻抗测试，使用矢量网络分析仪等专业设备测量线路的实际阻抗值，并与设计目标阻抗进行对比分析。对于阻抗偏差超出允许范围的线路板，及时进行调整或报废处理，确保产品的电气性能符合要求。
（二）信号完整性保障
减少信号反射
在FPC线路板的线路终端采用合适的端接电阻匹配技术，如串联端接、并联端接或戴维南端接等。根据信号的传输速度、线路长度和负载特性，选择合适的端接电阻值，使信号在终端能够被有效吸收，减少反射波的产生，避免信号叠加导致的误码和信号失真。
优化线路的过渡区域，如过孔、线宽变化等部位，采用渐变线设计或添加匹配网络，减少信号在这些部位的反射和散射，确保信号传输的平滑性和完整性。
降低信号串扰
增加线路之间的间距，尤其是对于高速信号和敏感信号线路。一般情况下，将高速信号线路之间的间距保持在3倍线宽以上，可有效降低信号之间的电场和磁场耦合，减少串扰。
采用屏蔽线或屏蔽层对敏感信号进行隔离保护。在FPC线路板的设计中，将敏感信号线路布置在屏蔽层内部，屏蔽层接地，阻挡外界信号的干扰，同时也减少内部信号之间的相互串扰。
（三）可靠性增强
热管理
考虑FPC线路板在工作过程中的发热情况，合理设计散热结构。对于功率较大的元件连接区域，增加铜箔厚度或采用散热铜块，提高散热效率，防止因温度过高导致线路板的电气性能下降，如电阻增大、绝缘性能降低等。
选择合适的基材材料，具有良好的热稳定性和导热性。例如，采用聚酰亚胺（PI）等高性能基材，其在高温环境下仍能保持较好的机械性能和电气绝缘性能，确保FPC线路板在不同工作温度下的可靠性。
耐弯折性能提升
在FPC线路板的加工过程中，优化铜箔的处理工艺，如对铜箔进行适当的压延处理，提高铜箔的柔韧性和抗弯折能力。同时，选择合适的覆盖膜材料，其与铜箔之间具有良好的附着力，在反复弯折过程中能够防止线路断裂和分层。
对FPC线路板进行严格的弯折测试，模拟实际使用中的弯折条件，如弯折角度、频率和次数等。根据测试结果对线路板的设计和加工工艺进行改进，确保产品在长期使用过程中的耐弯折性能和电气性能稳定性。
四、结论
FPC线路板的高精度加工技术对于提升其电气性能稳定性具有至关重要的意义。通过精细线路制作、精准钻孔和高质量表面处理等关键环节的精确控制，以及阻抗控制、信号完整性保障和可靠性增强等策略的有效实施，可以确保FPC线路板在各种复杂的电子设备应用中稳定可靠地工作。随着电子技术的不断发展，对FPC线路板的性能要求将持续提高，高精度加工技术也将不断创新和完善，为FPC线路板行业的发展提供坚实的技术支撑，推动电子设备朝着更小、更快、更可靠的方向不断迈进。

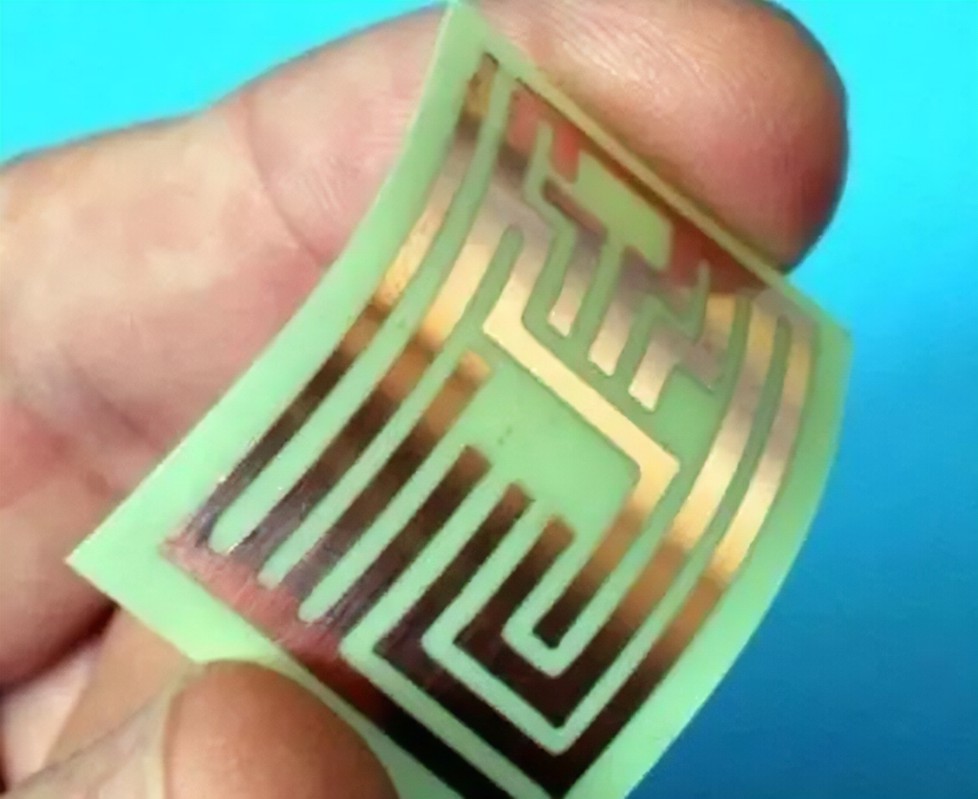

一、引言
随着科技的不断进步，可穿戴设备在近年来呈现出爆发式的增长。这些小巧而功能丰富的设备，如智能手表、健身追踪器等，对内部电路连接提出了特殊的要求。柔性线路板（FPC）凭借其独特的柔性特性，在可穿戴设备制造中得到了广泛的应用。本文将详细探讨FPC在可穿戴设备中的柔性优势以及在生产过程中所面临的工艺挑战。
