2024/11/20
一、引言

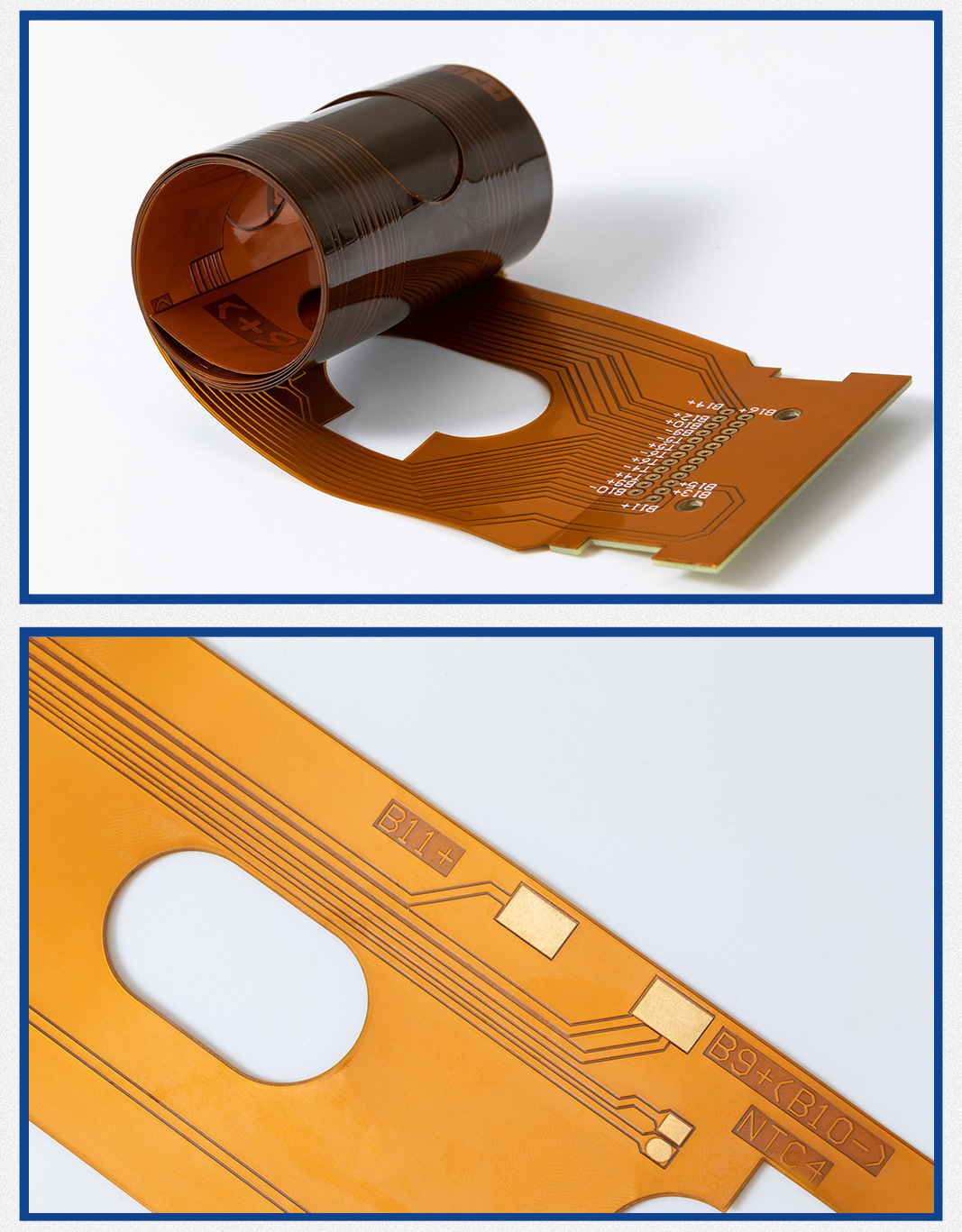

柔性线路板（FPC）作为现代电子设备中不可或缺的关键组件，其生产工艺流程复杂且精细，涉及到多种原材料和先进的制造技术。严格的质量管控则是确保FPC线路板性能可靠、满足不同应用需求的重要保障。本文将深入探讨FPC线路板从原材料选择到成品制造的完整生产工艺流程，并详细阐述各环节中的质量管控要点。
二、FPC线路板的生产工艺流程
（一）原材料准备
柔性基材
聚酰亚胺（PI）薄膜是最常用的柔性基材，具有优异的耐高温、耐化学腐蚀和机械性能。在选择PI薄膜时，要考虑其厚度、拉伸强度、介电常数等参数。例如，对于高频应用的FPC，需选用低介电常数的PI薄膜，以减少信号传输损耗。
其他新兴的柔性基材，如液晶聚合物（LCP）也逐渐受到关注。LCP具有更低的介电损耗和更好的高频性能，适用于5G通信等高速信号传输的FPC制造，但成本相对较高。
铜箔
电解铜箔和压延铜箔是主要的两种类型。电解铜箔生产工艺成熟、成本较低，常用于一般性能要求的FPC；压延铜箔具有更好的延展性和抗弯折性能，适合于需要频繁弯折的FPC应用，如可穿戴设备。铜箔的厚度通常在9μm到35μm之间，根据FPC的电流承载能力和信号传输要求进行选择。
覆盖膜与粘结剂
覆盖膜主要用于保护线路和提供绝缘功能，一般由PI薄膜和胶粘剂组成。胶粘剂的性能直接影响覆盖膜与铜箔的粘结强度和可靠性。常见的胶粘剂有丙烯酸酯类和环氧树脂类等，需根据FPC的使用环境和工艺要求选择合适的类型和厚度。
粘结剂用于各层材料之间的粘合，如基材与铜箔、多层板的层间粘合等。其粘结力、固化温度和时间等参数需精确控制，以确保FPC的层间结合牢固。
（二）线路制作
图形转移
首先在铜箔表面涂布一层光刻胶，然后通过曝光设备将设计好的线路图形转移到光刻胶上。曝光过程中，要精确控制曝光剂量、时间和焦距等参数，确保线路图形的清晰度和精度。例如，对于线宽和线距较小的高精度FPC，需要采用高精度的激光直接成像（LDI）技术进行曝光，避免传统掩膜曝光的误差。
曝光后的光刻胶经显影处理，未曝光的部分被溶解去除，露出需要蚀刻的铜箔区域。显影液的浓度、温度和显影时间需严格控制，防止过度显影或显影不足，影响线路图形的质量。
蚀刻
利用化学蚀刻液将露出的铜箔蚀刻掉，形成所需的线路图案。蚀刻液的成分（如氯化铜、氯化铵等）、浓度、温度和蚀刻时间是关键参数。蚀刻过程中要确保蚀刻的均匀性，避免出现线路边缘不整齐、过蚀刻或蚀刻不足等问题。对于多层FPC，还要注意蚀刻过程中的层间对准精度，防止不同层间线路错位。
蚀刻完成后，通过退膜工艺去除剩余的光刻胶，得到清洁的线路表面。退膜液的选择和退膜条件也要合理控制，防止对线路和基材造成损伤。
（三）钻孔与通孔金属化
钻孔
根据FPC的设计要求，在相应位置钻出通孔或盲孔。钻孔方式有机械钻孔和激光钻孔。机械钻孔适用于较大直径的孔，具有成本低的优点，但钻孔精度相对较低；激光钻孔则可实现更小直径的微孔加工，精度高、速度快，但设备成本较高。在钻孔过程中，要控制好钻头的转速、进给速度和切削液的使用，确保钻孔的位置精度、孔径精度和孔壁质量。
对于多层FPC，钻孔的层间对准精度尤为重要，需采用高精度的定位设备和钻孔工艺，保证各层孔位的一致性。
通孔金属化
钻孔后的孔壁需要进行金属化处理，以实现层间的电气连接。常见的通孔金属化工艺包括化学镀铜和电镀铜。首先在孔壁上通过化学镀铜形成一层薄的铜种子层，然后进行电镀铜，使孔壁铜层达到所需的厚度。化学镀铜液和电镀铜液的成分、温度、电流密度等参数需严格控制，确保孔壁金属化的均匀性和可靠性，避免出现孔壁空洞或铜层剥离等问题。
（四）表面处理
化学镀镍金
化学镀镍金工艺可在FPC线路表面形成一层镍金镀层，具有良好的可焊性、耐腐蚀性和抗氧化性。化学镀镍液和镀金液的成分、温度、时间等参数需精确控制。镍层厚度一般在3-5μm，金层厚度在0.05-0.15μm。镍层作为阻挡层，防止铜的扩散和氧化，金层则提供良好的焊接性能，适用于需要频繁焊接或长期使用的FPC应用。
有机可焊性保护剂（OSP）处理
OSP处理是在铜表面形成一层有机保护膜，在焊接前保护铜表面不被氧化，焊接时保护膜受热分解，使铜表面能与焊料良好结合。OSP溶液的浓度、温度和浸渍时间需严格控制，确保保护膜的厚度均匀且在合适的范围内（一般为0.2-0.5μm）。OSP处理成本相对较低，常用于对焊接性能要求不是特别高的FPC产品。
（五）层压与成型
层压
对于多层FPC，将制作好线路的各层材料（包括基材、铜箔、粘结剂等）按照设计要求进行层压。层压过程中，要控制好层压温度、压力和时间等参数，确保各层之间紧密结合，无气泡、分层等缺陷。层压设备的精度和稳定性也对层压质量有重要影响，需定期进行维护和校准。
成型
根据FPC的最终应用形状，通过冲切、激光切割或模具成型等方式将层压后的FPC加工成所需的外形。在成型过程中，要注意刀具或激光的参数设置，防止对FPC线路和基材造成损伤，确保成型后的FPC尺寸精度和边缘质量符合要求。
三、FPC线路板生产中的质量管控要点
（一）原材料检验
入厂检验
对每批进厂的原材料，如柔性基材、铜箔、覆盖膜、粘结剂等，进行严格的检验。检验项目包括外观检查（有无划伤、褶皱、杂质等）、尺寸测量（厚度、宽度等是否符合规格）、性能测试（如基材的拉伸强度、铜箔的电阻率、粘结剂的粘结力等）。只有检验合格的原材料才能投入生产，防止因原材料质量问题导致FPC成品缺陷。
建立原材料供应商质量评估体系，定期对供应商进行审核和评估，确保其提供的原材料质量稳定可靠。对于出现质量问题的供应商，及时采取措施，如要求整改或更换供应商。
（二）过程质量控制
在线检测
在生产过程中，设置多个在线检测点，对各工序的产品质量进行实时监测。例如，在图形转移后，通过显微镜检查线路图形的精度和完整性；在蚀刻后，检测线路的线宽、线距和蚀刻均匀性；在通孔金属化后，检查孔壁金属化的质量等。一旦发现质量问题，及时进行调整或返工，避免问题产品流入下一道工序。
采用自动化检测设备，如自动光学检测（AOI）系统、X射线检测设备等，提高检测效率和准确性。AOI系统可快速检测线路板表面的缺陷，如开路、短路、异物等；X射线检测设备则可用于检测多层板内部的层间对准、通孔质量等问题。
工艺参数监控
对生产过程中的关键工艺参数，如曝光剂量、蚀刻液浓度、电镀电流密度、层压温度等，进行实时监控和记录。采用先进的传感器和数据采集系统，确保工艺参数在设定的范围内波动。一旦工艺参数超出允许范围，自动报警并采取相应的调整措施，保证生产过程的稳定性和一致性。
定期对工艺参数进行统计分析，根据产品质量数据反馈，优化工艺参数设置，提高FPC线路板的生产质量和效率。
（三）成品检验
电气性能测试
对成品FPC线路板进行全面的电气性能测试，包括导通测试（检查线路是否导通，有无开路现象）、绝缘电阻测试（检测线路之间、线路与基材之间的绝缘性能）、阻抗测试（确保信号传输线路的阻抗符合设计要求）、电容测试（检查线路的寄生电容等）。采用专业的电气测试设备，如万用表、绝缘电阻测试仪、矢量网络分析仪等，确保FPC线路板的电气性能满足应用需求。
可靠性测试
进行可靠性测试，模拟FPC在实际使用环境中的各种情况，如高温高湿测试、温度循环测试、弯折测试、振动测试等。通过可靠性测试，评估FPC线路板的长期稳定性和可靠性，发现潜在的质量问题。例如，在高温高湿环境下测试FPC的绝缘性能和金属镀层的耐腐蚀性；通过弯折测试考核FPC的耐弯折次数和线路在弯折过程中的性能变化等。只有通过可靠性测试的成品才能交付客户使用。
四、结论
FPC线路板的生产工艺流程涵盖了从原材料准备到成品制造的多个复杂环节，每个环节都需要精确控制和严格的质量管控。通过合理选择原材料、优化生产工艺、加强过程质量控制和严格的成品检验，可以确保FPC线路板的高质量生产，满足现代电子设备对其性能、可靠性和稳定性的要求。随着电子技术的不断发展，FPC线路板的生产技术也将不断创新和进步，质量管控体系也将更加完善，为电子行业的发展提供有力的支持。
