PCB线路板高频板与高速板的区别

2024/11/14

在PCB线路板领域，高频板和高速板是两个经常被提及的概念，它们在设计目的、材料特性、电气性能等方面存在着显著的区别。

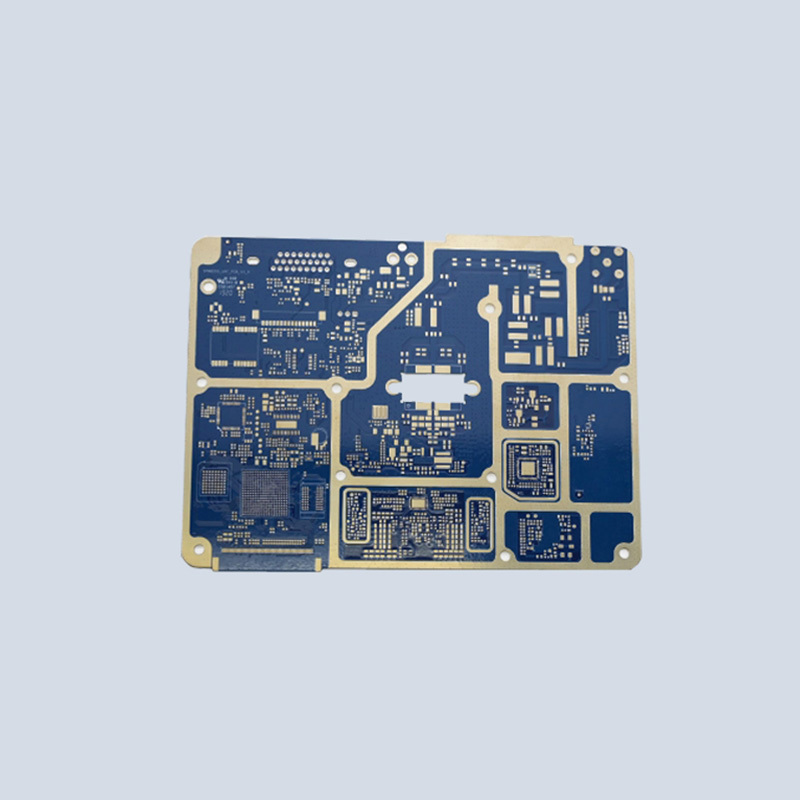

一、设计目的
高频板
高频板主要是为了满足高频信号（通常频率在1GHz及以上）的传输需求而设计。这些高频信号常见于无线通信系统（如5G基站、卫星通信设备）、雷达系统等。高频板的设计重点在于减少高频信号在传输过程中的损耗和信号失真，确保信号在高频环境下能够有效辐射和接收。
高速板
高速板则侧重于处理高速数字信号。在现代电子设备中，随着处理器速度的不断提高和数据传输速率的增加，信号的上升时间和下降时间变得极短，例如计算机的CPU与内存之间的数据传输、高速网络接口等。高速板的设计目的是保证高速数字信号在传输过程中的完整性，避免信号的反射、串扰等问题，以确保数据的准确传输。

二、材料特性
高频板
高频板材料的选择主要考虑其低损耗和稳定的介电常数。一般会使用聚四氟乙烯（PTFE）、罗杰斯（Rogers）等特殊材料。这些材料在高频下具有较低的介电损耗角正切，能够减少信号的衰减。例如，罗杰斯材料的介电常数在高频下能保持相对稳定，使高频信号的传输速度更加稳定，有助于提高高频电路的性能。
高速板
高速板材料更注重其低介电常数和低介电损耗。常用的高速板材料有FR-4改进型材料等。这些材料的介电常数较低，可以降低信号传输速度，减小信号传输延迟，有利于高速数字信号的同步。同时，材料的介电损耗也较低，能减少信号在传输过程中的能量损失，保证信号质量。
三、电气性能
信号传输速度
高频板由于其材料特性，信号传输速度相对较快。这是因为高频信号在低介电常数的介质中传播速度更接近光速。而高速板为了保证信号的完整性，需要根据信号的传输速率和长度来调整介电常数，有时会适当降低信号传输速度，以实现信号的同步传输，避免信号在接收端出现错误。
信号损耗
高频板在高频信号传输时，重点关注介电损耗和导体损耗。由于使用了低损耗材料，在高频下能较好地控制信号衰减。高速板中，信号损耗主要源于信号反射和串扰。高速数字信号的快速变化会在传输线的阻抗不匹配处产生反射，同时相邻线路之间可能出现串扰。因此，高速板需要通过合理的布线和阻抗匹配来降低信号损耗。
电磁干扰（EMI）特性
高频板在高频信号工作时，容易产生电磁辐射，因此需要在设计上采取措施抑制电磁干扰的向外辐射。例如通过合适的接地和屏蔽措施。高速板则更多地关注内部信号之间的电磁干扰，防止高速信号在传输过程中对其他信号产生干扰，主要通过合理的布线间距、差分信号传输等技术来控制EMI。
四、布线要求
高频板
高频板的布线需要严格控制布线长度和线宽，以减少信号的传输延迟和阻抗变化。对于高频天线等部分，布线形状和走向直接影响信号的辐射效率和方向性。同时，高频板上的过孔也需要特殊处理，因为过孔可能会引入额外的电感和电容，影响高频信号的传输。
高速板
高速板布线强调阻抗匹配，以避免信号反射。这通常需要精确计算和控制线宽、线间距和介质厚度等参数。对于高速差分信号，要求成对的布线长度、线宽等保持严格一致，以减少共模噪声。此外，高速板布线要避免长距离的平行布线，以防止串扰。
五、应用领域
高频板
高频板广泛应用于无线通信、雷达、广播电视发射接收等领域。在5G通信中，基站天线和射频前端模块中的PCB大多是高频板，用于处理高频的无线信号。在雷达系统中，高频板用于发射和接收高频雷达波，实现目标的探测。
高速板
高速板主要应用于计算机、服务器、高速网络设备等高速数字电路领域。例如，计算机主板上用于连接CPU和内存、显卡等高速接口的PCB部分通常是高速板，以保证数据的高速、准确传输。在数据中心的高速交换机中，高速板也起着关键作用，确保大量数据的快速转发。
综上所述，高频板和高速板虽然都有特殊的性能要求以处理高速变化的信号，但它们在设计目的、材料、电气性能、布线和应用领域等方面都有明显的区别，在PCB线路板的设计和制造过程中需要根据具体的应用需求来进行针对性的设计。
