如何避免开关电源设计中 PCB 电磁干扰

2024/11/13

在开关电源设计中，PCB（印刷电路板）电磁干扰问题至关重要，若处理不当，可能导致电源性能下降、对周围电子设备产生干扰等不良后果。以下是一些有效避免开关电源设计中PCB电磁干扰的方法。

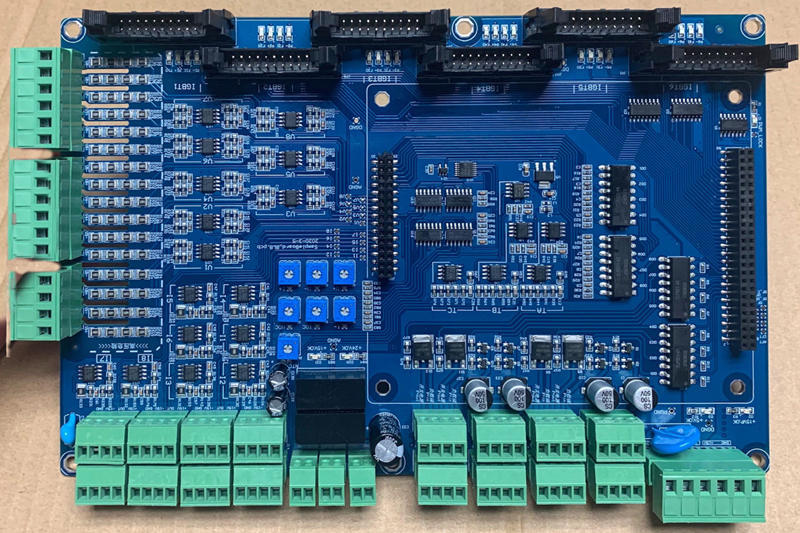

合理的布局规划
元件布局
在PCB上，开关电源的核心元件如功率开关管、变压器等是主要的电磁干扰源。应将它们相互靠近放置，并且远离对电磁干扰敏感的元件，如反馈电路中的小信号放大器、精密的电压基准源等。例如，功率开关管在开关过程中会产生高频的电磁场，若靠近敏感元件，这些电磁场可能会耦合到敏感元件中，影响其正常工作。同时，输入输出端口的元件也应分开布局，以减少输入输出之间的电磁耦合。
功能分区
将PCB划分为不同的功能区域，如功率变换区、控制区、输入输出区等。功率变换区产生的电磁干扰最大，应集中在一个区域，并且与其他区域通过合适的隔离手段（如接地铜箔等）分隔开。控制区包含了开关电源的控制芯片和相关的辅助电路，需要相对安静的电磁环境，应避免受到功率区的干扰。通过这种功能分区，可以有效地控制电磁干扰的传播范围。

优化布线策略
电源线和地线设计
电源线和地线的布线对于减少电磁干扰有着关键作用。应尽量加粗电源线和地线，以降低线路的电阻，减少因电流通过产生的压降和电磁辐射。对于多层PCB，可以设置专门的电源层和地层，通过大面积的铜箔来提供稳定的电源和良好的接地。在地线设计中，采用单点接地或多点接地的方式要根据具体电路的频率来选择。例如，在低频电路中，单点接地可以有效避免地环路电流产生的干扰；而在高频电路中，多点接地更有利于降低接地阻抗和电磁辐射。
信号线布线
信号线应尽量短且避免平行布线，特别是高速信号线。如果信号线不得不平行布线，应增加它们之间的间距，并使用地线进行隔离。对于差分信号线，要保证其长度相等、线宽一致且间距恒定，以减少共模干扰。此外，信号线应远离电源线和功率元件，防止受到电磁干扰。在布线过程中，还可以采用蛇形线等技术来控制信号的延迟，但要注意蛇形线可能会增加电磁辐射，需要谨慎使用。
接地措施
接地方式选择
选择合适的接地方式对于抑制电磁干扰至关重要。如前面提到的，低频电路常采用单点接地，即将所有电路的接地点连接到一个公共点上，这样可以防止地环路电流的产生。而在高频电路中，由于信号波长较短，多点接地更合适，即每个电路模块都有自己的接地点，并通过低阻抗的导体连接到一个公共的接地平面上。在实际的开关电源设计中，可能会同时存在低频和高频部分，此时需要综合考虑，采用混合接地的方式。
接地铜箔的使用
在PCB上铺设大面积的接地铜箔可以有效地屏蔽电磁干扰。对于开关电源中容易产生干扰的区域，可以在其周围铺设接地铜箔，形成一个电磁屏蔽层。同时，接地铜箔可以作为信号线和电源线的参考平面，减少电磁辐射和提高信号的完整性。在铺设接地铜箔时，要注意铜箔的连接方式，确保接地良好，避免出现孤岛铜箔，否则可能会产生意想不到的电磁干扰问题。
屏蔽技术应用
PCB整体屏蔽
对于对电磁干扰要求较高的开关电源，可以考虑对整个PCB进行屏蔽。可以使用金属屏蔽罩将PCB覆盖起来，并将屏蔽罩良好接地。这样可以有效地阻挡PCB内部产生的电磁干扰向外辐射，同时也能防止外部的电磁干扰进入PCB。在选择屏蔽罩材料时，要根据电磁干扰的频率范围来选择，一般来说，对于高频干扰，铝、铜等材料具有较好的屏蔽效果。
元件屏蔽
对于一些本身就是强电磁干扰源的元件，如变压器，可以采用单独的屏蔽措施。可以在变压器外部包裹一层金属屏蔽层，并将屏蔽层接地。这样可以减少变压器内部磁场的泄漏，降低对周围电路的电磁干扰。对于一些对电磁干扰敏感的元件，如精密的控制芯片，也可以采用局部屏蔽的方法，如使用金属外壳或在其周围设置接地的屏蔽线，提高其抗干扰能力。
选择合适的元件和材料
元件特性考虑
在开关电源设计中，选择具有低电磁干扰特性的元件是减少PCB电磁干扰的一个重要方面。例如，选择开关速度适中的功率开关管，过快的开关速度虽然可以提高电源效率，但会产生更严重的电磁干扰。对于电感和电容等无源元件，要选择具有高Q值和低等效串联电阻（ESR）的产品，以减少元件自身产生的电磁损耗和干扰。
PCB板材选择
PCB板材的特性对电磁干扰也有影响。应选择介电常数稳定、损耗角正切低的板材。例如，一些特殊的高频板材在高频环境下具有更好的电气性能，可以减少电磁信号在PCB中的传播损耗和反射，从而降低电磁干扰。同时，板材的厚度和层数也要根据开关电源的功率和频率要求来合理选择，以满足电磁兼容性的要求。
通过以上这些方法的综合运用，可以有效地避免开关电源设计中PCB的电磁干扰问题，提高开关电源的性能和可靠性，使其能够在复杂的电磁环境中稳定工作。
