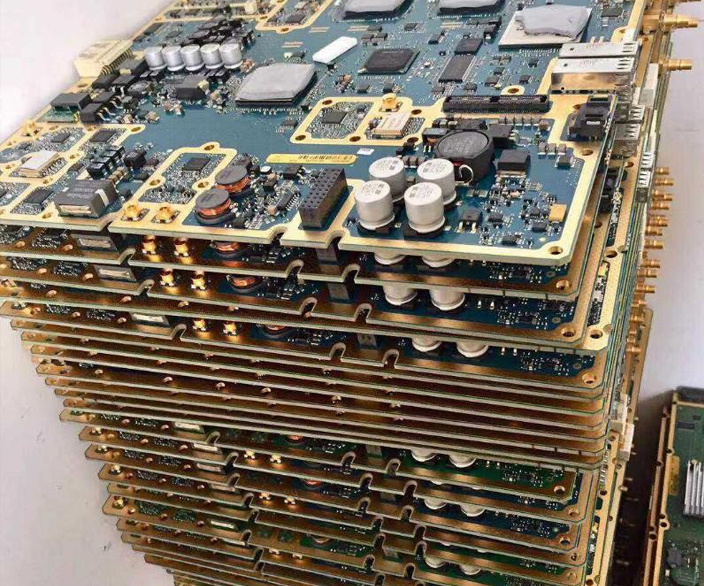

传感器作为一种能够感知并测量物理量、化学量等信息的设备，其性能和功能的实现很大程度上依赖于与之配合的电路板。不同类型的传感器对电路板有着不同的要求，以下是一些普遍需要考虑的方面。
低噪声特性
模拟电路部分
对于许多传感器，如温度传感器、压力传感器等，其输出信号往往是微弱的模拟信号。电路板上的模拟电路需要具备低噪声性能，以避免对传感器信号产生干扰。这就要求在电路板设计中，合理选择低噪声的运算放大器、电压基准源等元件。例如，在设计放大电路时，要选择具有低噪声系数的放大器，其输入失调电压和失调电流要足够小，这样才能准确地放大传感器的微弱信号，防止噪声被同时放大而淹没真实信号。
电源设计
稳定且低噪声的电源供应对于传感器电路板至关重要。电源中的纹波和噪声可能会通过电源线耦合到传感器电路中，影响传感器的输出精度。因此，需要采用高质量的电源芯片或模块，并结合合适的滤波电路，如使用大容量的电解电容和小容量的陶瓷电容组成的π型滤波电路，来降低电源噪声，为传感器提供纯净的电源。

高灵敏度和精度匹配
信号调理电路
根据传感器的类型和特性，电路板需要设计相应的信号调理电路来匹配传感器的灵敏度和精度要求。以称重传感器为例，其输出信号与重量成一定比例关系，电路板上的信号调理电路需要精确地将这个信号转换为可测量的电压或电流信号，并保证足够的精度。这可能涉及到高精度的电阻、电容等元件的选择，以及精确的电路参数计算和校准，以确保传感器测量的准确性在允许的误差范围内。
反馈与补偿机制
为了进一步提高传感器的精度，电路板可以设计反馈和补偿机制。例如，对于一些受温度影响较大的传感器，可以在电路板上集成温度传感器，通过检测环境温度，利用微控制器等元件实现对传感器输出的温度补偿。或者在有零点漂移问题的传感器电路中，设置自动零点校准电路，定期对传感器的零点进行校准，以维持其长期的高精度工作状态。
小型化与集成化
适应传感器尺寸
随着传感器应用场景越来越多样化，特别是在一些对空间有严格要求的场合，如可穿戴设备、微型医疗仪器等，传感器电路板需要小型化。这就要求电路板设计在满足功能的前提下，尽量减少元件数量和电路板面积。可以采用高度集成的芯片，如将多个功能电路集成在一个芯片内的系统级芯片（SoC），或者使用小型封装的元件，如0201、01005等封装的贴片电阻、电容，以减小电路板的物理尺寸。
集成多种功能
除了与传感器信号处理直接相关的功能外，传感器电路板还可能需要集成其他功能，如通信功能、数据存储功能等。例如，在物联网应用中的传感器，电路板上可能需要集成蓝牙、Wi-Fi或ZigBee等无线通信模块，以便将传感器采集的数据传输到其他设备或云端。同时，为了存储一些临时数据或配置信息，还可能需要集成小型的存储芯片，如EEPROM，实现传感器系统的高度集成化。
可靠性与稳定性
环境适应性
传感器常常需要在各种恶劣的环境条件下工作，如高温、高湿、振动等。因此，电路板需要具备良好的环境适应性。在材料选择方面，要使用耐高温、耐潮湿的PCB板材，如FR-4高温板等。对于元件的焊接，要保证良好的焊点质量，防止在振动环境下出现虚焊等问题。此外，还可以在电路板上涂覆三防胶，保护电路板免受灰尘、水分和化学腐蚀的侵害，提高其在恶劣环境中的可靠性。
抗干扰能力
在复杂的电磁环境中，传感器电路板要能够抵抗外界的电磁干扰。这包括对静电放电（ESD）、电磁脉冲（EMP）等的防护。可以在电路板的接口处设计ESD保护电路，使用具有电磁屏蔽功能的元件封装或在电路板周围设置金属屏蔽罩等措施，防止外部干扰信号影响传感器的正常工作，确保传感器系统的稳定性。
总之，传感器所需的电路板要综合考虑低噪声、高灵敏度和精度匹配、小型化与集成化以及可靠性与稳定性等多方面的因素，以满足传感器在不同应用场景下的性能要求。
