PCB（印制电路板）作为现代电子设备的关键基础部件，其表面处理工艺对于保证PCB的性能、可靠性以及可焊性等方面起着至关重要的作用。以下将对常见的PCB表面处理工艺进行详细介绍，包括它们的特点、用途以及发展趋势。
一、热风整平（HASL）
1.特点
外观：热风整平后的PCB表面呈现出光亮、平整的外观，具有一定的金属光泽。
可焊性：通过热风将熔化的锡铅合金（或无铅合金）吹到PCB表面形成一层均匀的锡层，提供了良好的可焊性。在焊接过程中，锡层能够与电子元件的引脚等顺利融合，确保焊接质量。
成本：热风整平工艺相对较为成熟，成本相对较低，这使得它在一些对成本较为敏感的PCB生产中具有一定优势。
2.用途
广泛应用于消费电子领域，如普通的家用电器、玩具等电子产品的PCB制造。这些产品对PCB的性能要求不是特别高，但对成本较为敏感，热风整平工艺能够满足其基本的可焊性和外观要求。
3.发展趋势
随着环保要求的日益严格，传统的含铅热风整平工艺正逐渐被无铅热风整平工艺所取代。无铅热风整平在保证可焊性的同时，符合环保标准，减少了对环境和人体健康的危害。
然而，热风整平工艺由于其自身的一些局限性，如难以实现高精度的表面处理，在一些高端电子设备领域的应用逐渐受到限制，未来其市场份额可能会有所下降。
二、化学镀镍/浸金（ENIG）
1.特点

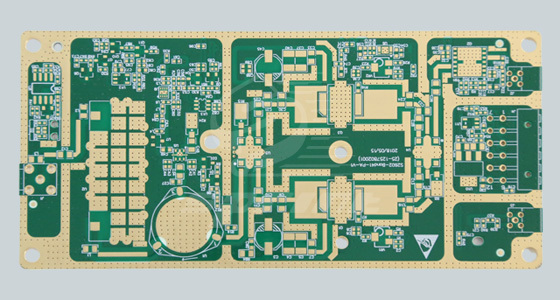

外观：化学镀镍/浸金处理后的PCB表面呈现出金黄色的外观，较为美观且具有良好的耐磨性。
可焊性与接触可靠性：在PCB表面先镀上一层镍，然后再浸金，镍层提供了良好的阻挡层，防止铜的扩散，同时金层具有优异的可焊性和极低的接触电阻，能够确保电子元件与PCB之间的电气连接可靠，无论是在焊接还是在插拔等接触过程中都能表现出色。
耐腐蚀性：镍层和金层的组合使得PCB具有较好的耐腐蚀性，能够在较为恶劣的环境条件下长时间保持性能稳定。
2.用途
主要应用于对电气连接可靠性和耐腐蚀性要求较高的电子设备，如通信设备、计算机主板、高端服务器等。这些设备需要保证长时间的稳定运行，化学镀镍/浸金工艺能够满足其对PCB表面处理的严格要求。
3.发展趋势
尽管化学镀镍/浸金工艺具有诸多优点，但也存在一些问题，如金层可能会出现“黑盘”现象（即金层下的镍层被氧化，导致表面颜色变黑，影响可焊性和电气性能）。未来的研究方向主要集中在如何解决这一问题，通过改进工艺配方、加强质量控制等措施来提高工艺的稳定性和可靠性。
随着电子设备向小型化、高性能化方向发展，对PCB表面处理工艺的精度要求也越来越高，化学镀镍/浸金工艺需要不断优化以适应这些新的要求。
三、有机可焊性保护剂（OSP）
1.特点
外观：OSP处理后的PCB表面基本保持原有PCB的外观，不会有明显的颜色变化，较为自然。
可焊性：OSP在PCB表面形成一层薄薄的有机保护膜，这层膜在焊接前能够有效保护铜表面不被氧化，而在焊接过程中，当温度升高时，保护膜会分解，使铜表面重新暴露出来，从而实现良好的可焊性。
环保：OSP是一种较为环保的表面处理工艺，不含有毒有害物质，符合现代环保要求。
2.用途
广泛应用于各类电子产品，尤其是那些对环保要求较高、对成本有一定控制且对可焊性要求不是特别极端的产品，如智能手机、平板电脑等消费电子产品的PCB制造。
3.发展趋势
随着电子产品更新换代的加快，对PCB生产周期的要求也越来越短。OSP工艺由于其相对简单、处理时间短的特点，有望在未来得到更广泛的应用。
然而，OSP工艺也存在一些局限性，如保护膜的稳定性在一定条件下可能受到影响，导致可焊性下降。未来需要进一步研究如何提高保护膜的稳定性，以更好地满足PCB生产的需求。
四、化学镀银（ElectrolessSilver）
1.特点
外观：化学镀银后的PCB表面呈现出银白色的外观，具有较好的金属光泽。
可焊性：银层具有优异的可焊性，能够与电子元件的引脚等迅速融合，确保焊接质量。此外，银的导电性极佳，这也为PCB上的信号传输提供了一定的优势。
成本：化学镀银工艺的成本相对适中，既不像某些高端表面处理工艺那样昂贵，也不像一些低成本工艺那样可能存在质量隐患。
2.用途
主要应用于一些对可焊性和导电性要求较高的电子设备，如部分音频设备、电子仪器仪表等。这些设备需要保证良好的信号传输和焊接质量，化学镀银工艺能够满足其需求。
3.发展趋势
化学镀银工艺虽然具有良好的可焊性和导电性，但银层容易氧化，这是其面临的一个主要问题。未来的研究方向将集中在如何开发新的抗氧化技术或添加剂，以延长银层的抗氧化时间，提高工艺的实用性。
随着电子设备对电磁兼容性（EMC）的要求越来越高，化学镀银工艺可能会结合一些电磁屏蔽措施进行改进，以满足电子设备在电磁环境下的正常运行需求。
五、浸锡（TinImmersion）
1.特点
外观：浸锡后的PCB表面呈现出锡白色的外观，较为平整。
可焊性：在PCB表面形成一层锡层，提供了良好的可焊性，与热风整平工艺类似，但浸锡工艺相对更加简单、直接。
成本：浸锡工艺成本相对较低，是一种经济实惠的表面处理工艺。
2.用途
常用于一些对成本较为敏感、对可焊性有一定要求的电子设备，如一些简单的电子玩具、小型电子设备等PCB制造。
3.发展趋势
浸锡工艺同样面临着锡层氧化的问题，随着时间的推移，锡层可能会逐渐失去可焊性。未来需要研究如何延缓锡层的氧化速度，提高工艺的稳定性，以适应更多电子设备的需求。
由于其成本优势，在一些新兴的低成本电子设备市场，浸锡工艺有望继续保持一定的市场份额，并可能通过改进工艺实现与其他表面处理工艺的竞争。
六、发展趋势总结
环保化：随着全球环保意识的增强，PCB表面处理工艺越来越趋向于采用环保型工艺，淘汰含铅等有害物质的传统工艺，如热风整平工艺逐渐向无铅化转变，OSP等环保工艺得到更广泛的应用。
高精度化：电子设备的小型化和高性能化要求PCB表面处理工艺能够实现更高的精度，以满足更小的元件间距、更高的信号频率等要求。化学镀镍/浸金等工艺需要不断优化以适应这一趋势。
多功能化：未来的PCB表面处理工艺可能不仅仅满足于可焊性和耐腐蚀性等基本要求，还会结合电磁屏蔽、散热等功能，以满足电子设备在复杂环境下的正常运行需求。例如，化学镀银工艺可能会结合电磁屏蔽措施，化学镀镍/浸金工艺可能会结合散热功能进行改进。
综上所述，常见的PCB表面处理工艺各有其特点、用途和发展趋势。在PCB制造过程中，应根据不同电子设备的具体需求，选择合适的表面处理工艺，以确保PCB的性能、可靠性和可焊性等方面达到最佳状态。
