线路板的基本知识，埋盲孔技术和作用介绍

PCB线路板，全称为印制电路板，是电子元器件电气连接的提供者，通过铜箔线路实现信号的传递。它由绝缘基材、铜箔层防护涂层等多层结构组成，根据设计需求可以是单面、双面或多层板。随着科技的飞速发展，对PCB的要求也越来越高，不仅要求其尺寸更小、性能更强，还追求更高的集成度和更快的数据传输速度。正是在这样的背景下，埋盲孔技术应运而生，成为提升PCB性能的关键技术之一。本文智力创线路板生产厂家小编将带您深入了解这一先进技术及其在现代电子制造中的重要作用。

2024/10/09

PCB线路板，全称为印制电路板，是电子元器件电气连接的提供者，通过铜箔线路实现信号的传递。它由绝缘基材、铜箔层防护涂层等多层结构组成，根据设计需求可以是单面、双面或多层板。
随着科技的飞速发展，对PCB的要求也越来越高，不仅要求其尺寸更小、性能更强，还追求更高的集成度和更快的数据传输速度。正是在这样的背景下，埋盲孔技术应运而生，成为提升PCB性能的关键技术之一。本文智力创线路板生产厂家小编将带您深入了解这一先进技术及其在现代电子制造中的重要作用。

什么是PCB线路板?

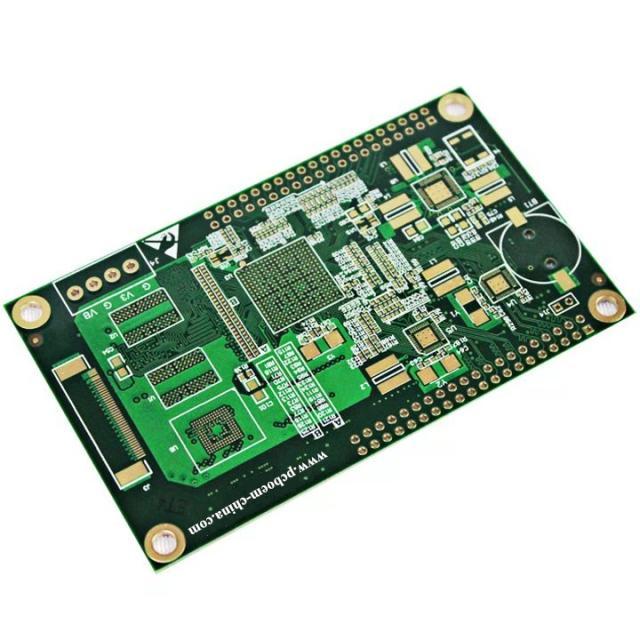

PCB线路板，全称为印制电路板，是电子元器件电气连接的提供者，通过铜箔线路实现信号的传递。它由绝缘基材、铜箔层、防护涂层等多层结构组成，根据设计需求可以是单面、双面或多层板。
埋盲孔技术简介
埋盲孔技术是PCB高级制造工艺中的一项创新，主要涉及到两种特殊的过孔类型:埋孔和盲孔。
1、埋孔:指那些既不在PCB表面出现，也不穿透到另一面的过孔，它们只存在于PCB的内部层之间，用于内部层的连接，从外部不可见。
2、盲孔:则是指从PCB的顶层或底层开始，仅穿透到部分内部层的过孔，而不穿透整个板子。盲孔分为从顶层进入的顶层盲孔和从底层进入的底层盲孔。
技术优势与作用
提高空间利用率:采用埋盲孔技术，可以在不增加PCB尺寸的情况下，大幅度增加电路的布线密度，特别是在高密度互连(HDI)板中，这对于追求小型化、轻量化的产品至关重要
2、提升信号传输质量:相较于传统通孔，埋盲孔技术减少了信号传输的路径长度和过孔数量，有效降低了信号延迟和交叉干扰，提高了信号完整性，对于高速、高频电路尤其有利。
3、增强机械强度:由于埋盲孔不需要穿透整个板层，因此减少了对PCB结构的削弱，增强了板子的整体机械强度和可靠性
4、优化散热性能:更高效的布线和减少的过孔数量有助于改善热量管理，尤其是在高性能计算和功率电子应用中，良好的散热能力是保证系统稳定运行的基础。
